Banded Narrow V-Belt

Banded Narrow V-Belt

Sabuk wedge multi-strand berdaya tinggi yang dirancang untuk penggerak industri kompak, memberikan stabilitas lateral yang lebih baik di bawah getaran, guncangan, dan beban berdenyut.

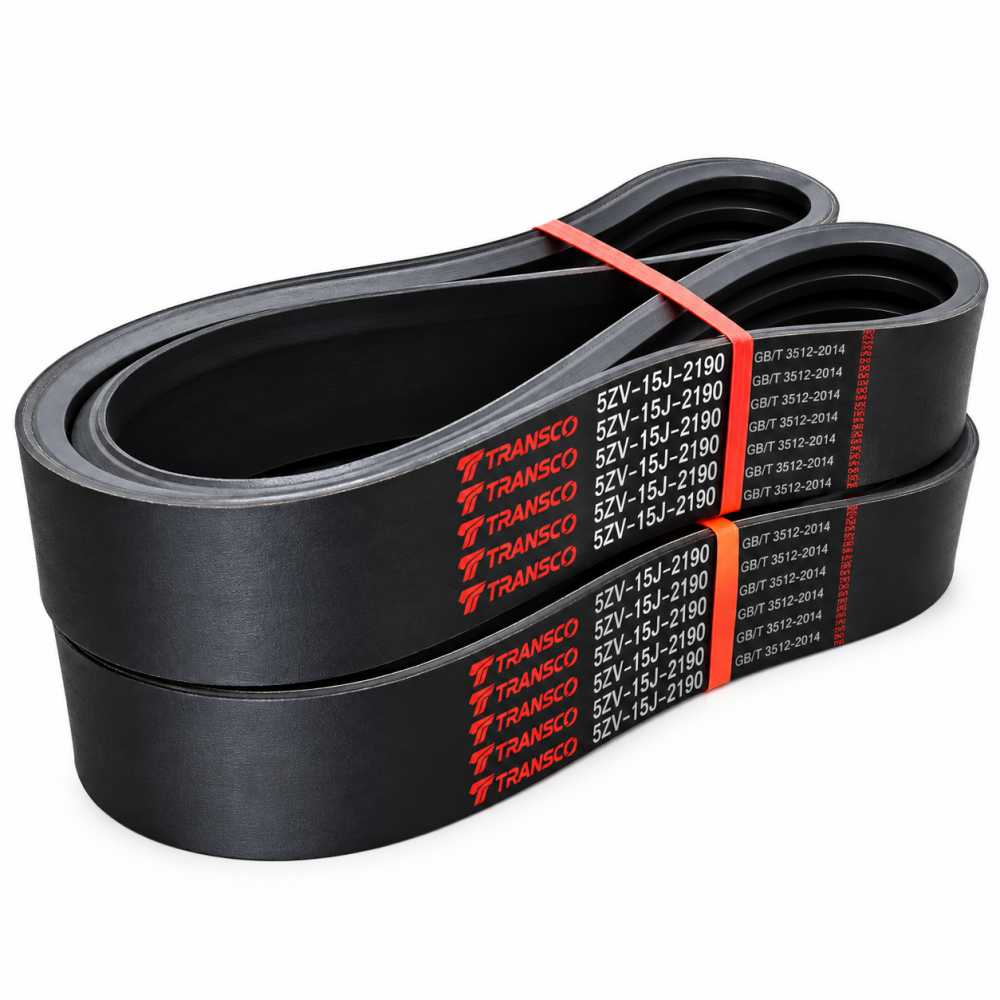

Banded Narrow V-Belt

Sabuk V sempit yang terikat menghubungkan beberapa strand V-belt bagian sempit dengan ikatan atas yang diperkuat. Konstruksi yang disatukan membantu mengontrol gerakan samping dan mempertahankan operasi yang stabil dalam drive industri yang kompatibel yang terpapar getaran, beban guncangan, atau beban berdenyut.

Kirim TRANSCO tanda sabuk yang ada, jumlah strand dan kuantitas untuk meminta penawaran berdasarkan spesifikasi. Profil, referensi panjang, kompatibilitas pulley, dan detail pasokan harus dikonfirmasi untuk sabuk yang diperlukan.

Fitur:
Kepadatan Daya Tinggi: Transmisi daya yang kuat dalam drive yang kompak.
Stabilitas Lateral Tinggi: Mengurangi gerakan samping dan goyangan sabuk.
Jarak Strand Terkontrol: Mempertahankan keterlibatan multi-groove yang akurat.
Stabil di Bawah Beban Dinamis: Menangani getaran, beban berdenyut, dan guncangan.

Apa Itu Banded Narrow V-Belt?

Sabuk V-Belt Sempit Berlapis, juga disebut Sabuk V-Belt Sempit Bergabung atau Sabuk Wedge Berlapis, menggabungkan dua atau lebih strand V-belt bagian sempit dengan ikatan atas yang diperkuat untuk membentuk satu sabuk transmisi daya terintegrasi. Setiap strand berjalan di alur pulley yang sesuai dan mentransmisikan daya melalui kontak antara dinding samping sabuk dan V-groove, sementara ikatan menjaga jarak strand yang dirancang dan meningkatkan stabilitas lateral.

Geometri bagian wedge sempit dirancang untuk transmisi daya tinggi dalam tata letak penggerak kompak, sementara konstruksi yang bergabung membantu mengontrol goyangan sabuk, terbalik, dan gerakan lateral yang berlebihan dalam penggerak multi-groove yang menuntut. Ini membuat Sabuk V-Belt Sempit Berlapis sangat cocok untuk aplikasi yang melibatkan beban berdenyut, beban guncangan, getaran, atau jarak pusat yang panjang.

Sabuk V-Belt Sempit Berlapis berbeda dari Sabuk Poly-V atau Sabuk V-ribbed. Sabuk Poly-V adalah sabuk tunggal dengan beberapa rib kecil longitudinal, sedangkan Sabuk V-Belt Sempit Berlapis terdiri dari beberapa bagian V-belt sempit individu yang secara permanen bergabung di bagian atas. Kedua jenis sabuk menggunakan konstruksi, geometri pulley, dan metode pemilihan yang berbeda.

Mengapa Memilih Banded Narrow V-Belt?

Kepadatan Daya Tinggi untuk Penggerak Kompak:Desain bagian wedge sempit memungkinkan Sabuk V-Belt Sempit Berlapis untuk mentransmisikan daya substansial dalam lebar penggerak yang relatif kompak. Profil seperti SPZ, SPA, SPB, SPC, 3V, 5V, dan 8V dapat dipilih sesuai dengan daya motor, kecepatan operasi, diameter pulley, dan ruang instalasi yang tersedia. Ini membuat sabuk sempit berlapis cocok untuk mesin industri di mana kapasitas transmisi dan desain penggerak kompak sangat penting.

Stabilitas Lateral Tinggi:Ikatan atas yang diperkuat secara permanen menghubungkan strand V-belt sempit individu dan membatasi gerakan samping yang berlebihan di antara mereka. Konstruksi yang bergabung memberikan kekakuan transversal yang lebih besar dibandingkan dengan beberapa V-belt independen, membantu sabuk tetap stabil di pulley multi-groove yang kompatibel selama operasi.

Pengaturan Strand Terkontrol:Jarak strand yang akurat sangat penting untuk Sabuk V-Belt Sempit Berlapis karena setiap strand harus masuk ke alur pulley yang sesuai dengan benar. Ikatan yang diperkuat membantu menjaga jarak yang dirancang antara strand yang berdekatan, mendukung keterlibatan alur yang konsisten dan operasi multi-strand yang stabil. Jarak alur pulley, profil, dan penyelarasan yang benar juga harus dikonfirmasi saat memilih sabuk pengganti.

Stabil di Bawah Beban Berdenyut dan Guncangan:Konstruksi berlapis sangat berguna dalam penggerak yang terpapar pada perubahan beban berulang, getaran, atau beban guncangan. Dengan memungkinkan beberapa strand V-belt sempit beroperasi sebagai satu rakitan yang bergabung, sabuk membantu mengurangi gerakan strand independen yang berlebihan. Ini membuat Sabuk V-Belt Sempit Berlapis cocok untuk penggerak yang menuntut seperti kompresor bolak-balik, pompa lumpur, penghancur, peralatan pengolahan kayu, dan mesin industri berat lainnya.

Mengurangi Goyangan dan Pembalikan Sabuk:Penggerak dengan jarak pusat panjang dan mesin yang dimuat secara dinamis dapat menyebabkan V-belt individu bergetar, berosilasi, atau terbalik di alur pulley. Kekakuan lateral yang meningkat dari Sabuk V-Belt Sempit Berlapis membantu mengontrol gerakan ini dan meningkatkan stabilitas penggerak. Ketegangan sabuk yang tepat, penyelarasan pulley, dan kondisi alur tetap penting untuk operasi yang andal.

Kinerja Andal untuk Lingkungan Industri:TRANSCO Sabuk V-Belt Sempit Berlapis dapat disuplai untuk aplikasi transmisi daya industri yang menuntut dengan rentang suhu kerja yang khas dari -30°C hingga +70°C, tergantung pada konstruksi sabuk yang dikonfirmasi dan kondisi operasi. Dimensi yang berlaku, kompatibilitas pulley, konduktivitas listrik, dan persyaratan kinerja lainnya dapat diproduksi atau dievaluasi dengan merujuk pada standar V-belt internasional yang relevan.

Standar Teknis

TRANSCO BELT memproduksi Sabuk V-Belt Sempit Berlapis sesuai dengan standar internasional yang diakui yang mencakup dimensi sabuk V-belt sempit, geometri pulley sabuk V-belt sempit yang bergabung, kompatibilitas pulley, dan kinerja antistatik. Produk diproduksi dan diperiksa sesuai dengan persyaratan yang berlaku untuk sistem sabuk SPZ, SPA, SPB, SPC, 3V, 5V, dan 8V.
① ISO 5290:2001 — Geometri Pulley Sabuk V-Belt Bergabung: ISO 5290:2001 menetapkan persyaratan pulley beralur untuk sabuk V-belt sempit tunggal dan bergabung menggunakan bagian 9N/J, 15N/J, dan 25N/J. TRANSCO Sabuk V-Belt Sempit Berlapis diproduksi untuk mencocokkan profil alur pulley yang berlaku, jarak alur, dan pengaturan strand untuk penempatan sabuk yang andal dan transmisi daya yang stabil.
② ISO 4184:2025 — Bagian & Panjang Datum Sabuk V-Belt Sempit:ISO 4184:2025 menetapkan persyaratan dimensi dan panjang untuk sabuk V-belt klasik dan sempit, termasuk profil SPZ, SPA, SPB, dan SPC. TRANSCO menerapkan persyaratan dimensi dan panjang datum yang sesuai untuk konstruksi Sabuk V-Belt Sempit Berlapis yang berlaku untuk memastikan identifikasi profil dan panjang yang akurat.
③ ISO 4183:2026 — Dimensi Pulley Beralur:ISO 4183:2026 menetapkan dimensi utama pulley beralur untuk profil sabuk V-belt sempit termasuk SPZ, SPA, SPB, dan SPC. Geometri alur yang benar, dimensi pulley, dan jarak alur membantu memastikan keterlibatan strand yang tepat, pelacakan yang stabil, dan transmisi beban yang konsisten dalam penggerak berlapis multi-groove.
④ ISO 1813:2025 — Kinerja Antistatik:ISO 1813:2025 menetapkan persyaratan resistensi listrik dan metode pengujian untuk sabuk transmisi daya antistatik, termasuk sabuk V-belt yang bergabung. TRANSCO dapat menyediakan Sabuk V-Belt Sempit Berlapis dengan kinerja antistatik yang terverifikasi sesuai dengan persyaratan ISO 1813 yang berlaku.

Sabuk V-Band yang DikenakanKonstruksi

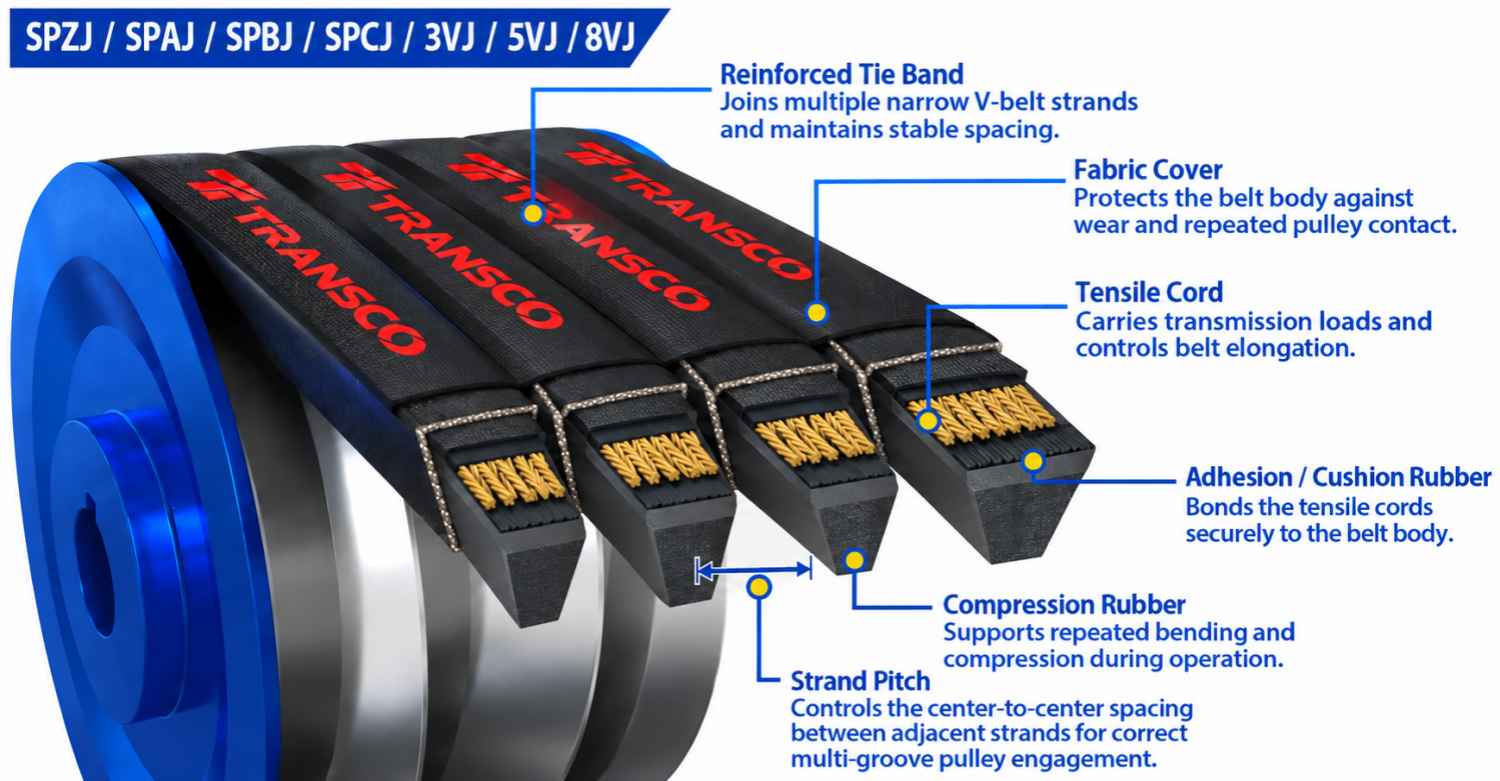

Sabuk V-Belt Sempit Berlapis yang dibungkus terdiri dari beberapa strand sabuk V-belt sempit yang secara permanen bergabung dengan ikatan atas yang diperkuat. Setiap strand mencakup penutup kain, kawat tarik, adhesi dan karet bantalan, serta badan karet kompresi. Bersama-sama, komponen ini memberikan kekuatan tarik, fleksibilitas, stabilitas lateral, dan jarak strand yang terkontrol yang diperlukan untuk transmisi daya yang andal dalam sistem pulley multi-groove yang kompatibel.
A.Pita Pengikat Atas yang Diperkuat:Pita pengikat atas yang diperkuat menghubungkan secara permanen setiap helai V-belt sempit dan menjaga jarak yang terkontrol di antara mereka. Ini meningkatkan stabilitas lateral dan membantu membatasi gerakan samping yang berlebihan, getaran sabuk, dan terbalik selama operasi.
B.Penutup Kain:Penutup kain yang dilapisi melindungi tubuh karet di bawahnya dari keausan mekanis dan abrasi selama keterlibatan pulley yang berulang. Ini juga memberikan permukaan eksternal yang tahan lama sambil memungkinkan sabuk untuk terus melentur di sekitar pulley.
C.Tali Tarik:Tali tarik adalah anggota utama yang membawa beban dari setiap helai sabuk. Ini membawa gaya tarik longitudinal, membantu mengontrol perpanjangan sabuk dan mendukung stabilitas dimensi di bawah ketegangan operasi.
D.Karet Perekat dan Bantal:Karet perekat dan bantal mendukung tali tarik dan mengikat penguatan dengan aman ke struktur sabuk di sekitarnya. Ini membantu mentransfer gaya melalui tubuh sabuk selama siklus ketegangan, kompresi, dan pembengkokan yang berulang.
E.Karet Kompresi:Karet kompresi membentuk tubuh kerja bagian bawah dari setiap helai V-belt sempit. Ini mengalami pembengkokan dan kompresi yang berulang saat sabuk bergerak di sekitar pulley dan membantu mempertahankan profil berbentuk baji yang diperlukan.
F.Jarak Helai yang Terkontrol:Jarak helai adalah jarak pusat ke pusat antara helai V-belt sempit yang berdekatan. Jarak helai yang benar membantu setiap helai sejajar dengan alur yang sesuai di pulley multi-alur dan mendukung penempatan sabuk yang stabil serta transmisi beban.

Spesifikasi Sabuk V-Band yang Dikenakan

Profil Banded Narrow V-Belt mencakup SPZJ, SPAJ, SPBJ, SPCJ, 3VJ (9J), 5VJ (15J) dan 8VJ (25J). Setiap profil memiliki dimensi penampang dan persyaratan jarak helai tertentu untuk mencocokkan pulley multi-alur. Penunjukan profil saja tidak menentukan panjang sabuk yang selesai, lebar keseluruhan, atau jumlah helai yang tersedia. Kirimkan penandaan sabuk lengkap, panjang yang diperlukan, dan jumlah helai untuk konfirmasi spesifikasi.

BagianLebar Atas (mm)Ketebalan (mm)Jarak Strand (mm)Sudut (Der)
SPZJ10.510.012.540
SPAJ13.612.315.640
SPBJ17.016.519.040
SPCJ22.021.025.540
3VJ (9J)9.79.710.340
5VJ (15J)15.715.717.540
8VJ (25J)25.425.428.640

Cara Memilih Sabuk V-Band yang Dikenakan

Memilih Banded Narrow V-Belt yang benar memerlukan pencocokan profil sabuk, jumlah helai, referensi panjang, jarak helai, dan geometri pulley dengan penggerak yang sebenarnya. Untuk pesanan pengganti, penandaan lengkap pada sabuk yang ada adalah titik awal terbaik. Untuk penggerak baru atau yang dirancang ulang, daya motor, kecepatan operasi, dimensi pulley, karakteristik beban, dan kondisi layanan juga harus dikonfirmasi.
1.Periksa Penandaan Sabuk Asli:Mulailah dengan model lengkap atau nomor bagian yang tercetak pada sabuk yang ada dan berikan foto yang jelas kapan pun memungkinkan. Penandaan sabuk sering mengidentifikasi profil, jumlah helai, dan penunjukan panjang. Karena sistem pengkodean produsen bervariasi, angka terakhir dalam kode sabuk tidak boleh secara otomatis dianggap sebagai keliling sabuk yang sebenarnya.
2.Konfirmasi Profil dan Jumlah Helai:Identifikasi apakah penggerak menggunakan SPZJ, SPAJ, SPBJ, SPCJ, 3VJ, 5VJ, atau 8VJ dan hitung jumlah helai yang terhubung. Jangan memilih pengganti hanya berdasarkan lebar atas yang kira-kira, karena tinggi sabuk, jarak helai, dan geometri alur pulley juga harus sesuai dengan penggerak asli.
3.Konfirmasi Panjang Sabuk dan Referensi Panjang:Tentukan panjang yang diperlukan bersama dengan dasar pengukurannya, seperti panjang acuan, panjang efektif, atau panjang luar. Nilai-nilai ini tidak dapat dipertukarkan secara otomatis. Ketika penandaan sabuk asli tersedia, gunakan sebagai referensi utama daripada hanya mengandalkan pengukuran keliling manual.
4.Periksa Kompatibilitas Pulley dan Jarak Helai:Konfirmasi profil alur pulley, jarak alur, jumlah alur, diameter pulley, penyelarasan, dan jarak bebas pita pengikat yang tersedia. Jarak helai dari Banded Narrow V-Belt harus sesuai dengan jarak alur pulley sehingga setiap helai dapat duduk dengan benar di alur yang sesuai.
5.Konfirmasi Daya Penggerak dan Beban Operasi:Untuk penggerak baru atau pengganti yang tidak pasti, berikan daya motor, kecepatan penggerak dan yang digerakkan, diameter pulley, jarak pusat, dan jenis mesin. Juga jelaskan apakah beban stabil, berdenyut, terkena guncangan, atau sering dinyalakan dan dimatikan, karena kondisi operasi mempengaruhi profil sabuk dan konfigurasi helai yang diperlukan.
6.Tinjau Lingkungan Operasi:Tentukan suhu, minyak, debu, kelembapan, paparan bahan kimia, dan kondisi operasi harian. Jika aplikasi memerlukan ketahanan panas, ketahanan minyak, kinerja antistatik, atau konstruksi tali tarik khusus, persyaratan ini harus dikonfirmasi sebelum produksi.

Daftar Periksa Pemilihan Cepat Sabuk V-Band yang Dikenakan

ItemInformasi yang Harus Diberikan
Identifikasi SabukPenandaan sabuk lengkap, referensi produsen, dan foto jelas dari sabuk yang ada
Profil Sabuk & Jumlah BenangProfil SPZJ / SPAJ / SPBJ / SPCJ / 3VJ / 5VJ / 8VJ dan jumlah benang yang terhubung
Panjang SabukNilai panjang, unit, dan acuan, referensi panjang efektif atau luar
Jarak Benang & PulleyJarak benang, profil alur pulley, jarak alur, jumlah alur, dan diameter pulley
Informasi PenggerakDaya motor, RPM penggerak, RPM yang digerakkan, rasio kecepatan, dan jarak pusat
Kondisi OperasiJenis mesin, beban stabil/berdenyut/terkena guncangan, suhu, minyak, debu, kelembapan, dan tugas operasi
Persyaratan PesananKuantitas per ukuran, penandaan khusus, kemasan, referensi OEM, dan persyaratan pengiriman

Aplikasi Sabuk V-Band Lebar

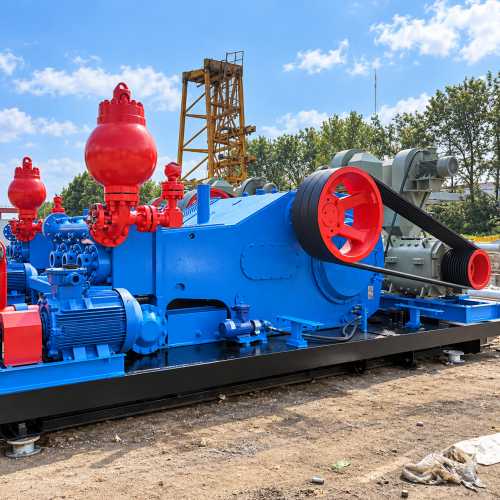

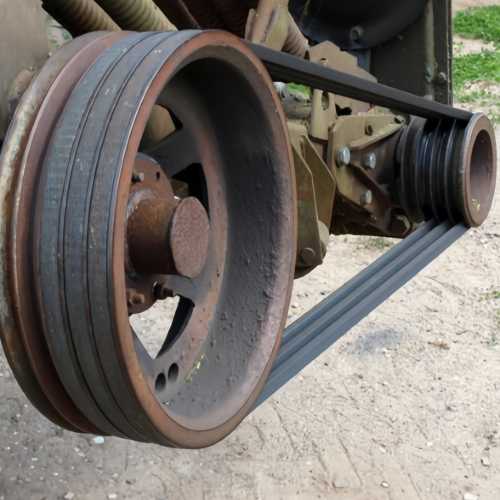

Pertambangan, Kuari & PenghancuranMesin PertanianPompa Lumpur & Peralatan Minyak

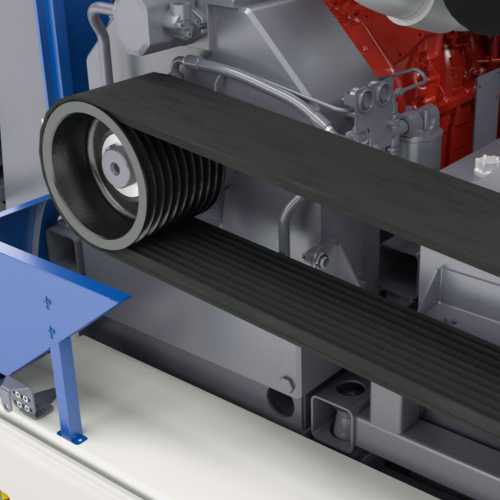

Banded Narrow V-Belts sangat cocok untuk penghancur, layar, dan peralatan tambang lainnya yang terpapar pada start berat, getaran, dan beban yang berubah-ubah. Konstruksi sabuk sempit yang terhubung membantu mengontrol gerakan strand yang berlebihan sambil mentransmisikan daya melalui penggerak multi-groove yang kompak. Untuk aplikasi penambangan dan penghancuran, konfirmasikan daya motor, diameter pulley, kecepatan operasi, jumlah strand, dan kondisi kontaminasi sebelum memilih sabuk.Banded Narrow V-Belts banyak digunakan dalam mesin pertanian di mana penggerak beroperasi di bawah beban yang bervariasi, getaran, debu, dan sisa tanaman. Aplikasi khas termasuk pemanen, traktor, peralatan pemisah, dan sistem penggerak pertanian multi-groove lainnya. Pemilihan pengganti harus mempertimbangkan penandaan sabuk asli, profil, jumlah strand, jarak groove pulley, dan persyaratan penggerak OEM untuk memastikan kecocokan yang benar dan transmisi yang stabil.Pompa lumpur dan peralatan pemompaan minyak dapat menghasilkan torsi siklik dan beban dinamis tinggi selama operasi. Banded Wedge Belt menjaga beberapa strand V-belt sempit tetap terhubung sebagai satu kesatuan, membantu meningkatkan stabilitas lateral dalam penggerak multi-groove yang menuntut. Pemilihan harus didasarkan pada daya motor, kecepatan pompa, dimensi pulley, jarak pusat, pola beban, dan jumlah strand yang diperlukan.

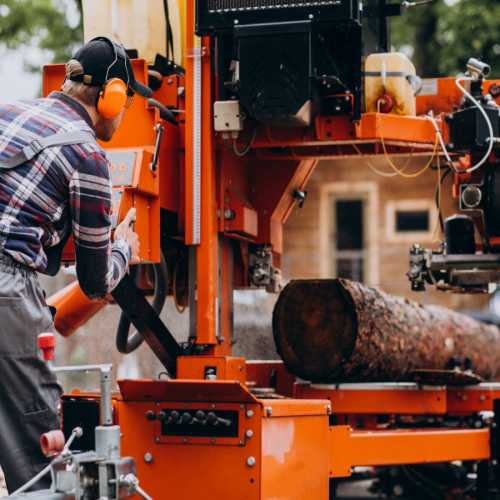

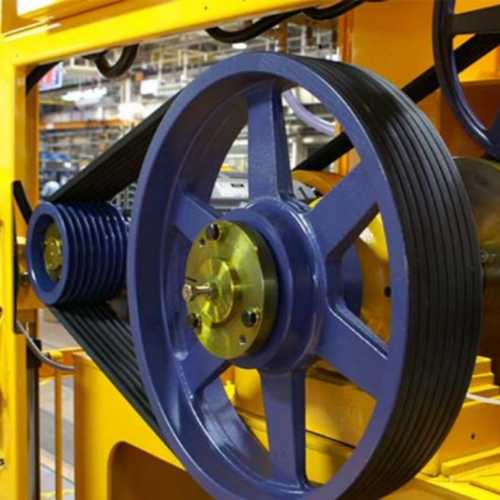

Kompresor ResiprokalPeralatan Pengolahan KayuPenggerak Penanganan Material & Konveyor

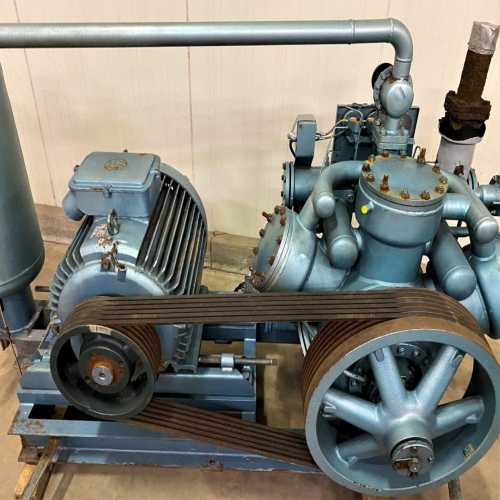

Kompresor udara resiprokal menciptakan fluktuasi torsi berulang yang dapat menyebabkan V-belt individu bergetar atau bergerak tidak merata di groove pulley. Banded Narrow V-Belt menyediakan konstruksi multi-strand yang terhubung untuk transmisi daya yang lebih stabil di bawah beban berdenyut. Konfirmasikan daya kompresor, kecepatan operasi, profil pulley, pitch groove, diameter pulley, dan panjang sabuk sebelum memilih pengganti.Mesin pencacah kayu, penggiling tunggul, penghilang kulit, dan mesin pengolahan kayu lainnya sering mengalami beban tinggi yang tidak teratur dan perubahan cepat dalam ketahanan pemotongan. Banded Narrow V-Belts menggabungkan transmisi daya yang kompak dengan stabilitas lateral yang lebih baik, menjadikannya cocok untuk banyak penggerak multi-groove yang dibebani berat. Pemilihan sabuk harus mempertimbangkan jenis mesin, beban kejutan, dimensi pulley, kecepatan operasi, dan spesifikasi peralatan asli.Banded Narrow V-Belts dapat digunakan di bagian transmisi daya dari konveyor dan peralatan penanganan material, di mana motor menggerakkan pulley, poros, atau komponen mekanis lainnya. Mereka cocok untuk pengaturan penggerak tugas terus-menerus dan multi-groove yang memerlukan transmisi stabil selama periode operasi yang panjang. Pemilihan harus mempertimbangkan daya motor, beban awal, jarak pusat, dimensi pulley, kecepatan sabuk, dan lingkungan operasi.

Pengemasan, Pengiriman, dan Pasokan OEM

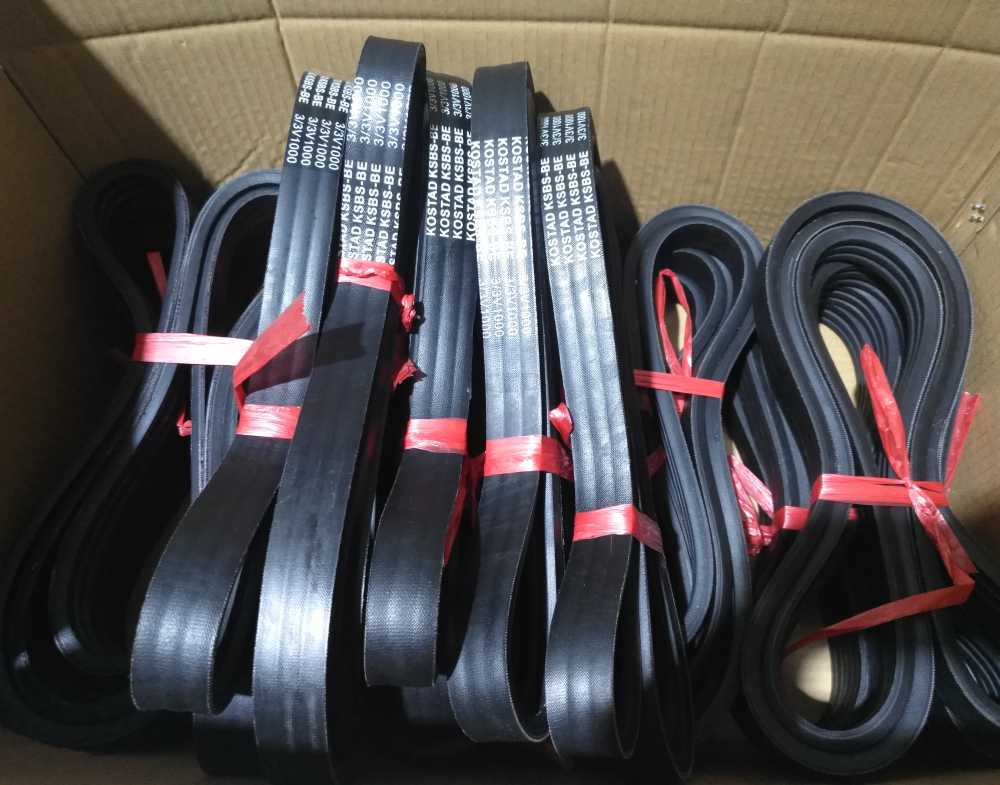

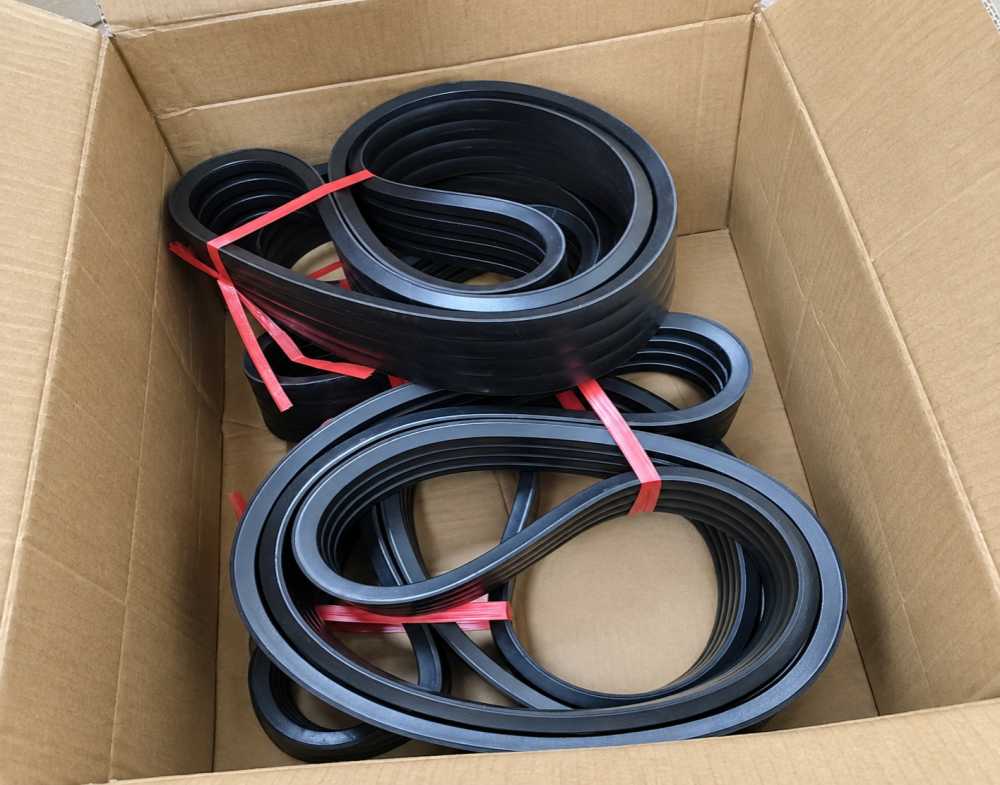

TRANSCO Sabuk V-Belts Sempit Terikat dapat disuplai dengan opsi kemasan dan penandaan untuk distributor industri, produsen peralatan, dan pembeli sabuk pengganti.

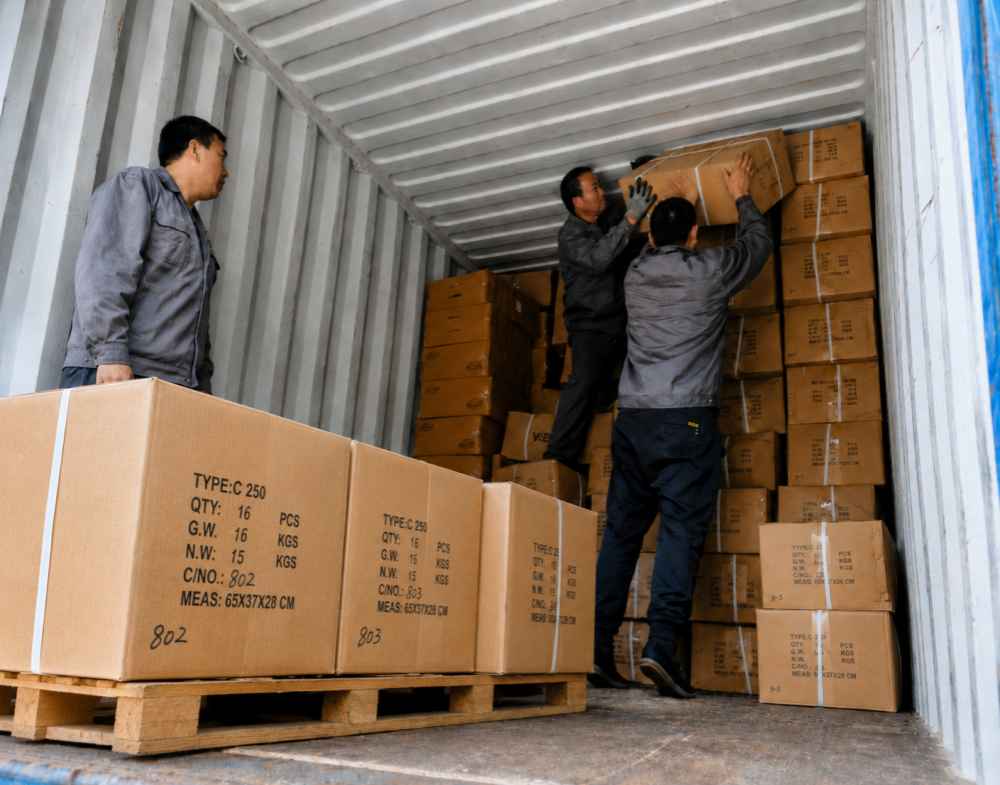

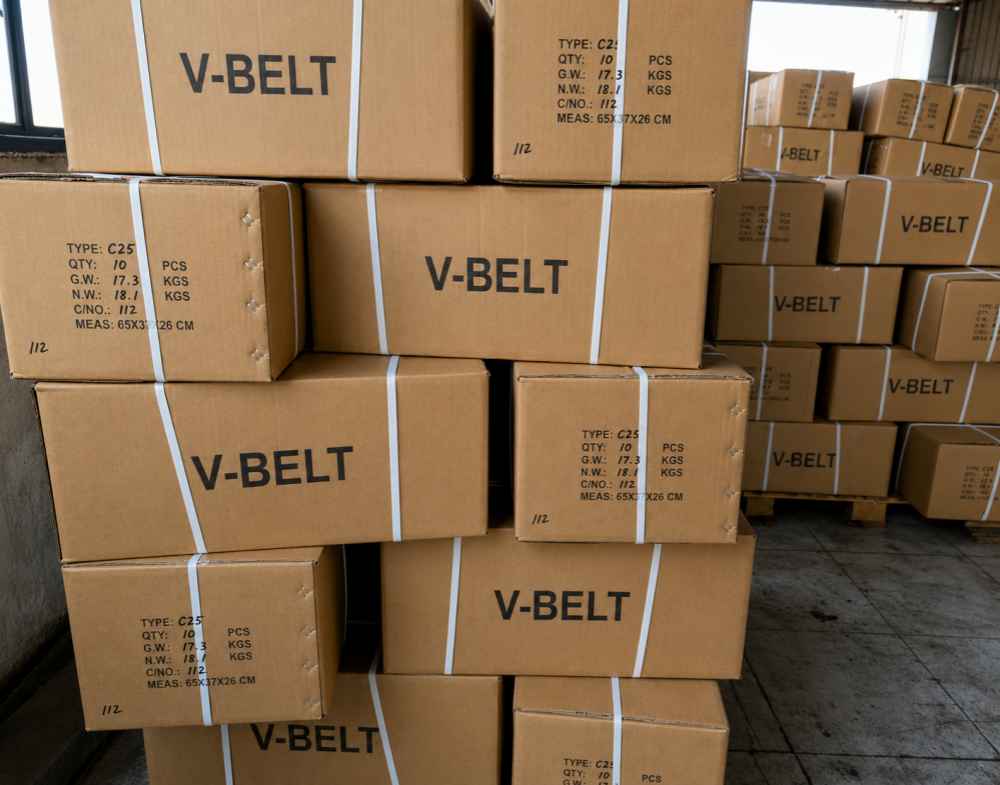

  • Kantong plastik individu, selongsong kertas, atau pengemasan terkelompok
  • Merek TRANSCO, penandaan netral, atau label pribadi pelanggan
  • Model sabuk, bagian, panjang, dan identifikasi jumlah
  • Karton ekspor, kantong tenun, palet, atau pengemasan kustom
  • Pengemasan pesanan dengan bagian dan panjang campuran
  • Tanda pengiriman pelanggan dan label kode batang jika diperlukan

Metode kemasan, penandaan sabuk, dan informasi karton dikonfirmasi sesuai dengan pesanan sebelum produksi massal.



Pertanyaan yang Sering Diajukan

A
Banded Narrow V-Belt standar adalah sabuk tunggal yang beroperasi secara independen di satu alur pulley, sementara Banded Narrow V-Belt menggabungkan dua atau lebih strand V-belt sempit dengan ikatan atas yang diperkuat. Konstruksi yang disambungkan mengontrol gerakan strand relatif dan memberikan stabilitas lateral yang lebih besar di penggerak multi-alur yang kompatibel.
A
Perbedaan utama adalah geometri bagian V-belt. Banded Narrow V-Belts menggunakan profil sempit atau wedge seperti SPZJ, SPAJ, SPBJ, SPCJ, 3VJ, 5VJ dan 8VJ, sementara Banded Classical V-Belts menggunakan bagian klasik seperti HA, HB, HC dan HD. Alur pulley, dimensi dan penilaian penggerak mereka berbeda, jadi mereka tidak boleh dipilih hanya berdasarkan penampilan.
A
Tidak secara otomatis. Meskipun profil SPB dan 5V mungkin terlihat mirip dalam ukuran, geometri alur, jarak benang, referensi panjang, dan persyaratan pulley mereka dapat berbeda. Selalu verifikasi penandaan sabuk lengkap dan spesifikasi pulley sebelum mengganti satu sistem profil dengan yang lain.
A
Mungkin saja, tetapi penggerak harus terlebih dahulu diperiksa untuk jarak alur pulley, jarak benang, celah ikatan, panjang sabuk, dan kapasitas beban. Sabuk banded tidak boleh dipasang hanya karena jumlah benangnya cocok dengan jumlah alur pulley.
A
Jumlah benang adalah jumlah bagian sabuk V sempit individu yang terhubung secara permanen dalam satu rakitan sabuk. Misalnya, Sabuk V Sempit Banded dengan 5 benang mengandung lima benang sabuk berbentuk V yang terhubung oleh satu ikatan penguat.
A
Berikan penandaan sabuk asli yang lengkap, profil, jumlah benang, penunjukan panjang, jumlah, dan foto produk yang jelas jika memungkinkan. Dimensi pulley, jarak alur, jenis mesin, dan kondisi operasi juga berguna ketika spesifikasi asli tidak jelas.
A
Pertama, identifikasi profil sabuk dan jumlah benang, kemudian catat lebar keseluruhan dan penandaan yang terlihat. Untuk panjang sabuk, gunakan referensi yang benar untuk sistem sabuk tersebut, seperti panjang datum, panjang efektif, atau panjang luar. Pengukuran tape luar dari sabuk yang aus harus dianggap hanya sebagai informasi pendukung, bukan secara otomatis sebagai panjang pesanan nominal.
A
Jarak benang adalah jarak pusat ke pusat antara benang sabuk yang berdekatan dan harus sesuai dengan jarak alur pulley. Jarak benang yang salah dapat mencegah penempatan yang tepat, menciptakan beban benang yang tidak merata, dan meningkatkan keausan dinding samping atau ikatan.
A
Ya, sabuk sempit banded umumnya digunakan di mana sabuk V terpisah mungkin mengalami gerakan berlebihan di bawah rentang panjang, getaran, beban kejutan, atau torsi berdenyut. Konstruksi yang terhubung meningkatkan stabilitas lateral, tetapi sabuk tetap perlu diukur dengan benar untuk daya motor, diameter pulley, kecepatan operasi, dan beban puncak.
A
Ya, konstruksi yang sesuai dapat disediakan untuk kebutuhan operasional tertentu, tergantung pada spesifikasi sabuk yang telah dikonfirmasi. Suhu, paparan minyak, persyaratan tahanan listrik, dan kondisi lingkungan lainnya harus dinyatakan selama permintaan agar material dan persyaratan pengujian yang tepat dapat dipilih.
A
Dalam banyak kasus, ya. V-belt klasik dan sempit menggunakan geometri alur yang berbeda dan mungkin memerlukan dimensi pulley yang berbeda. Sebelum mengubah penggerak, verifikasi profil alur, jarak alur, diameter pulley, rasio kecepatan, jarak pusat, dan daya yang diperlukan daripada memasang sabuk sempit pada pulley sabuk klasik yang ada tanpa verifikasi.
