ما هو حزام توقيت السيارات؟

حزام توقيت السيارات، المعروف أيضًا باسم حزام توقيت المحرك، حزام توقيت السيارة أو حزام الكامات، هو حزام مطاطي مسنن متزامن يربط العمود المرفقي وعمود الكامات بحيث تفتح وتغلق صمامات المحرك في النقطة الصحيحة في دورة الاحتراق. على عكس حزام الملحقات، فهو جزء من نظام توقيت المحرك ويجب أن يحافظ على تفاعل دقيق بين الأسنان والبكرات وطول ثابت خلال التشغيل عالي السرعة المتكرر.

حزام التوقيت يختلف عن حزام السير أو حزام القيادة الملحق. يقوم حزام السير بتشغيل الملحقات الخارجية مثل المولد، وضاغط تكييف الهواء، وعلى بعض المحركات، مضخة الماء. يتحكم حزام توقيت السيارات في مزامنة المحرك الداخلية. لذلك، يعتمد المطابقة الصحيحة مع OE على رمز السيارة والمحرك، ورقم OE أو الرقم المرجعي المتقاطع، ونمط الأسنان، وعدد الأسنان، وعرض الحزام ومواصفات المواد المطلوبة.

لماذا تختار حزام توقيت TRANSCO للسيارات؟

هندسة الأسنان المصبوبة بدقة:تتفاعل أنماط الأسنان المصبوبة بدقة مع بكرات العمود المرفقي وعمود الكامات كدفع متزامن إيجابي، مما يساعد على الحفاظ على توقيت الصمامات الثابت دون انزلاق نسبي للحزام. تعتبر هندسة الأسنان المتحكم بها والطول مهمين بشكل خاص لتقليل خطأ التداخل، والتآكل غير الطبيعي للأسنان والانحراف في التوقيت.

هيكل الشد منخفض الإطالة:توفر حبال الشد المصنوعة من الألياف الزجاجية قوة شد عالية مع إطالة منخفضة، مما يساعد الحزام على الحفاظ على طول ثابت للطول وموقع الأسنان تحت أحمال المحرك المتكررة. تتوفر عناصر الشد الأراميد لتطبيقات مختارة تتطلب قوة أعلى أو إطالة أقل.

خيارات مركب مطاط HNBR وCR:تتناسب مركبات HNBR مع بيئات المحرك الصعبة حيث تتطلب مقاومة محسنة للحرارة والأوزون والشيخوخة، بينما تتوفر مركبات CR لمواصفات الاستبدال القياسية. يمكن مطابقة اختيار المركب مع تطبيق السيارة، ودرجة حرارة التشغيل ومتطلبات OEM.

قماش الأسنان النايلون المقاوم للتآكل:يغطي قماش البولي أميد/النايلون سطح الأسنان العاملة لتقليل الاحتكاك والتآكل أثناء التفاعل المتكرر مع البكرات. يحمي القماش جوانب الأسنان، ويدعم التداخل الأكثر سلاسة ويساعد في التحكم في التآكل والضوضاء التشغيلية خلال دورات التوقيت المستمرة.

نقل الحمل الثابت للأسنان:يعمل هيكل المطاط المصبوب للأسنان وحبال الشد معًا لنقل أحمال أسنان البكرات عبر الحزام مع الحفاظ على شكل الأسنان تحت التوتر الدوري والانحناء. يساعد توزيع الحمل الثابت في تقليل تشوه الأسنان المحلي ويدعم التفاعل المتزامن المتسق.

استقرار مرونة التعب لدورات توقيت المحرك:تقوم أحزمة توقيت السيارات بالانحناء بشكل متكرر حول العمود المرفقي وعمود الكامات والبكرات المشددة والمرتفعة بينما تبقى تحت توتر محكم. تم تصميم التركيبة المشتركة من المطاط والحبال وقماش الأسنان لمقاومة الانحناء المتكرر والحفاظ على الاستقرار الأبعاد خلال تشغيل توقيت المحرك المستمر.

المعايير الفنية

① IATF 16949:2016 إدارة جودة السيارات: يتم التحكم في إنتاج أحزمة توقيت السيارات تحت نظام إدارة جودة السيارات المعتمد IATF 16949:2016، مما يدعم التحكم في العمليات، وتتبع المنتجات، ومنع العيوب وجودة التصنيع المتسقة لتطبيقات السيارات.
② أبعاد حزام السيارات وهندسة الأسنان:يمكن تصنيع أحزمة توقيت السيارات TRANSCO وفحصها أبعادياً وفقًا لـ ISO 21342:2019 والمتطلبات المعمول بها من GB/T 12734-2017، والتي تغطي هندسة الأسنان، والطول، وعرض الحزام، وطول الخطوة والتفاوتات الأبعاد لمحركات الحزام المتزامن للسيارات.
③ التحقق من الخصائص الفيزيائية:يمكن اختبار الخصائص الفيزيائية لأحزمة توقيت السيارات وفقًا لـ ISO 12046:2025 وGB/T 10716-2012. توفر هذه الطرق التحقق الفني للأحزمة المتزامنة المستخدمة في عمود الكامات، ومضخة حقن الوقود، وعمود التوازن وغيرها من محركات توقيت المحرك.
④ التعب والمتانة الديناميكية:يمكن تقييم أداء تعب الحزام وفقًا لـ GB/T 18183-2017، مما يدعم التحقق تحت ظروف الانحناء المتكرر، وتحميل الشد والنقل المتزامن المستمر.
⑤ الأداء المادي والبيئي:حيثما كان مطلوبًا من التطبيق، يمكن تقييم مركبات المطاط للشيخوخة المتسارعة ومقاومة الحرارة وفقًا لـ ISO 188:2023 ولمقاومة الزيوت أو السوائل الخدمية المحددة وفقًا لـ ISO 1817:2024، أو النسخة المعمول بها الحالية. يتم تحديد معايير القبول من قبل مركب الحزام المعتمد ومواصفات OEM/العميل.

كيف تختار حزام توقيت السيارات؟

تأكيد معلومات السيارة والمحرك: قدم علامة السيارة، الطراز، سنة الإنتاج ورمز المحرك. يمكن أن تستخدم محركات مختلفة ضمن نفس عائلة السيارة أطوال وأبعاد ونماذج أسنان مختلفة.
تحقق من رقم OE أو رمز الحزام: بالنسبة لأحزمة التوقيت البديلة، فإن رقم OE، رمز الحزام الأصلي أو رقم المرجع المتقاطع الموثوق هو أسرع طريقة لتضييق المطابقة. يمكن أيضًا استخدام حزام عينة أو رسم تقني عندما لا يكون الوسم متاحًا.
تحقق من عدد الأسنان وعرض الحزام: يجب أن يتطابق عدد الأسنان وعرض الحزام مع نظام توقيت المحرك. على سبيل المثال، 137 ZBS 25 تشير إلى 137 سنًا، ونمط سن ZBS وعرض حزام 25 مم.
مطابقة نمط الأسنان: يجب أن يتوافق نمط السن مع هندسة أخدود البكرة. تشمل الأنماط الشائعة في TRANSCO للسيارات MR وMY وYU وRU وZA وZB وZBS وZAS وS8M وZLB وRPP. يمكن أن يؤدي عدم تطابق النمط بشكل صحيح إلى تداخل ضعيف، وضوضاء أو تآكل متسارع للأسنان.
اختر مواصفات المطاط والحبل: اختر CR أو HNBR وفقًا لبيئة المحرك ومتطلبات الشركة المصنعة. الحبل المصنوع من الألياف الزجاجية هو معيار لأداء توقيت ثابت منخفض التمدد، بينما يتوفر تعزيز الأراميد لتطبيقات مخصصة أو ذات تحميل أعلى مختارة.
تأكيد متطلبات المجموعة والمخصصة: بالنسبة لبرامج ما بعد البيع، تأكد مما إذا كانت الطلبية تتطلب حزام التوقيت فقط أو مجموعة مع مشدات، وعجلات توجيه، وحيثما ينطبق، مضخة مياه. حدد أيضًا علامة الشعار، وتغليف العلامة الخاصة، والكمية ومتطلبات السوق.

قائمة التحقق السريعة للاختيار
السيارة / المحرك	العلامة التجارية، والطراز، والسنة، ورمز المحرك
مرجع OE	رقم OE، رمز الحزام أو رقم المرجع المتقاطع
ملف الأسنان	MR، MY، YU، RU، ZA، ZB، ZBS، ZAS، S8M، ZLB، RPP أو الشكل المخصص المعتمد
عدد الأسنان	عدد الأسنان المطلوب
عرض الحزام	عرض OEM/القياسي بالملم
المادة	مطاط CR، مطاط HNBR أو مركب مخصص
حبل الشد	بناء من الألياف الزجاجية أو الأراميد المختار
تطبيق	سيارة ركاب، SUV، فان، مركبة تجارية خفيفة، نظام توقيت محرك OHC/DOHC
متطلبات المجموعة	حزام فقط، مجموعة شداد/دافع أو مجموعة مضخة مياه حيثما ينطبق
التخصيص	وسم الشعار، التعبئة الخاصة، تطوير عينة/رسم

البناء

ظهر الحزام: يشكل مطاط CR أو HNBR الجزء الخلفي للحزام ويحمي الطبقة الشد من التعرض لفراغ المحرك والانحناء المتكرر. يتم مطابقة اختيار المركب مع مقاومة الحرارة والشيخوخة والبيئة المطلوبة. حبل الشد: حبل الألياف الزجاجية هو العنصر الرئيسي لحمل الأحمال، حيث يوفر قوة شد عالية، وانخفاض في الاستطالة وطول ثابت للخطوة. يمكن استخدام حبل الأراميد لمتطلبات الأحمال الأعلى أو المخصصة. مطاط الأسنان: شكل مطاط الأسنان المصنوع بدقة يشكل الملف الشخصي المطلوب لأسنان السيارات وينقل الحمل بين بكرة التوقيت وطبقة الشد. يدعم شكل الأسنان الدقيق التفاعل المستقر مع بكرتي عمود الكامات وعمود المرفق. نسيج الأسنان من النايلون: قماش البولي أميد/نايلون يحمي سطح الأسنان أثناء التفاعل المتكرر، مما يقلل الاحتكاك والتآكل بينما يدعم التداخل الأكثر سلاسة وانخفاض الضوضاء التشغيلية.

مواصفات النموذج

الملف	خطوة Pb (مم)	ارتفاع الأسنان ht (مم)	ارتفاع الحزام الكلي hs (مم)
MR	9.525	3.54	5.69
MY	8.00	3.06	5.21
YU	8.00	3.11	5.20
RU	9.525	3.56	5.70
ZA	9.525	1.91	4.10
ZB	9.525	2.29	4.50
ZBS	9.525	2.76	5.06
ZAS	9.525	2.32	4.50
S8M	8.00	3.05	5.30
ZLB	9.525	2.70	5.05
RPP	9.525	2.25	4.50

التطبيقات

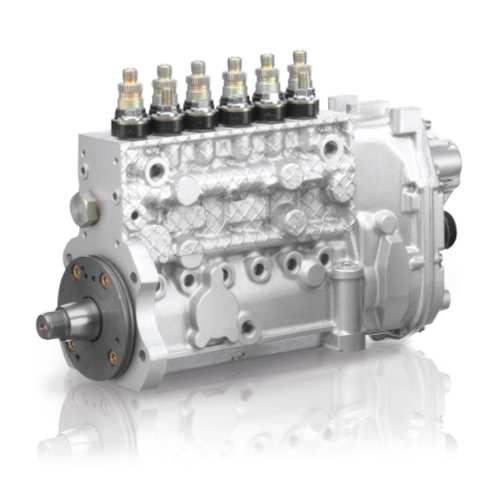

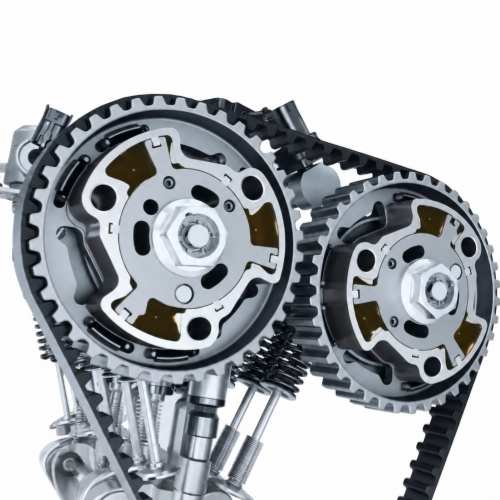

محركات توقيت عمود الكامات: تستخدم لمزامنة عمود المرفق وعمود الكامات في محركات البنزين أو الديزل OHC و DOHC، مع الحفاظ على توقيت الصمامات الصحيح من خلال التفاعل الإيجابي للأسنان.	محركات مضخة حقن الوقود: مناسبة لأنظمة المحركات التي تستخدم حزام متزامن لتشغيل مضخة حقن الوقود بعلاقة محددة مع دوران عمود المرفق.

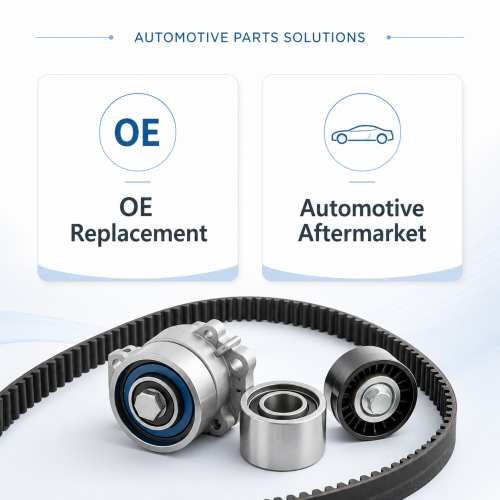

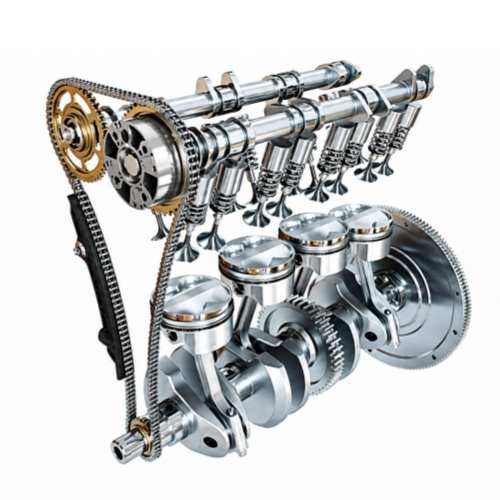

محركات عمود التوازن: تستخدم في تخطيطات المحركات المختارة حيث يتحكم حزام متزامن في توقيت عمود التوازن لدعم تشغيل المحرك بسلاسة.	استبدال OE وسوق السيارات بعد البيع: متاحة للسيارات العائلية، سيارات الدفع الرباعي، الفانات والمركبات التجارية الخفيفة، مع المطابقة حسب رقم OE، رمز المحرك، عدد الأسنان، العرض وملف الأسنان لبرامج الاستبدال والعلامات التجارية الخاصة.
