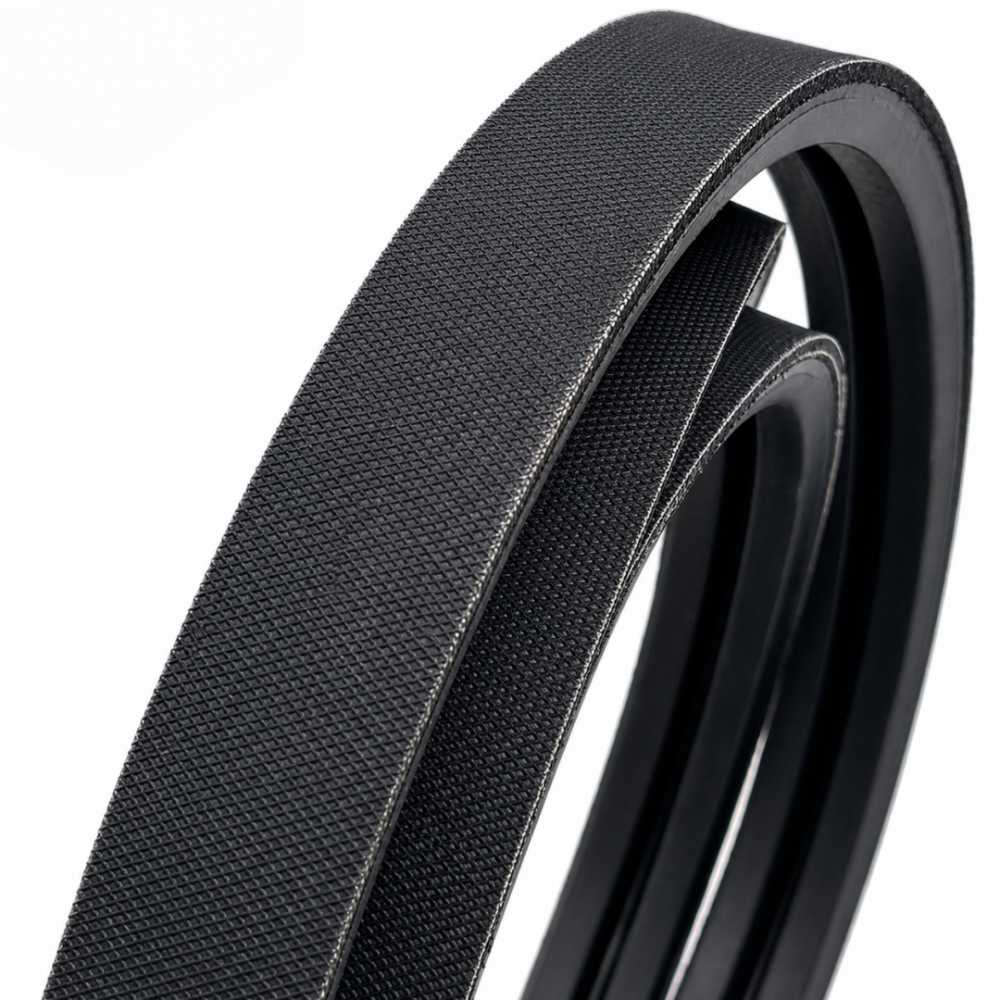

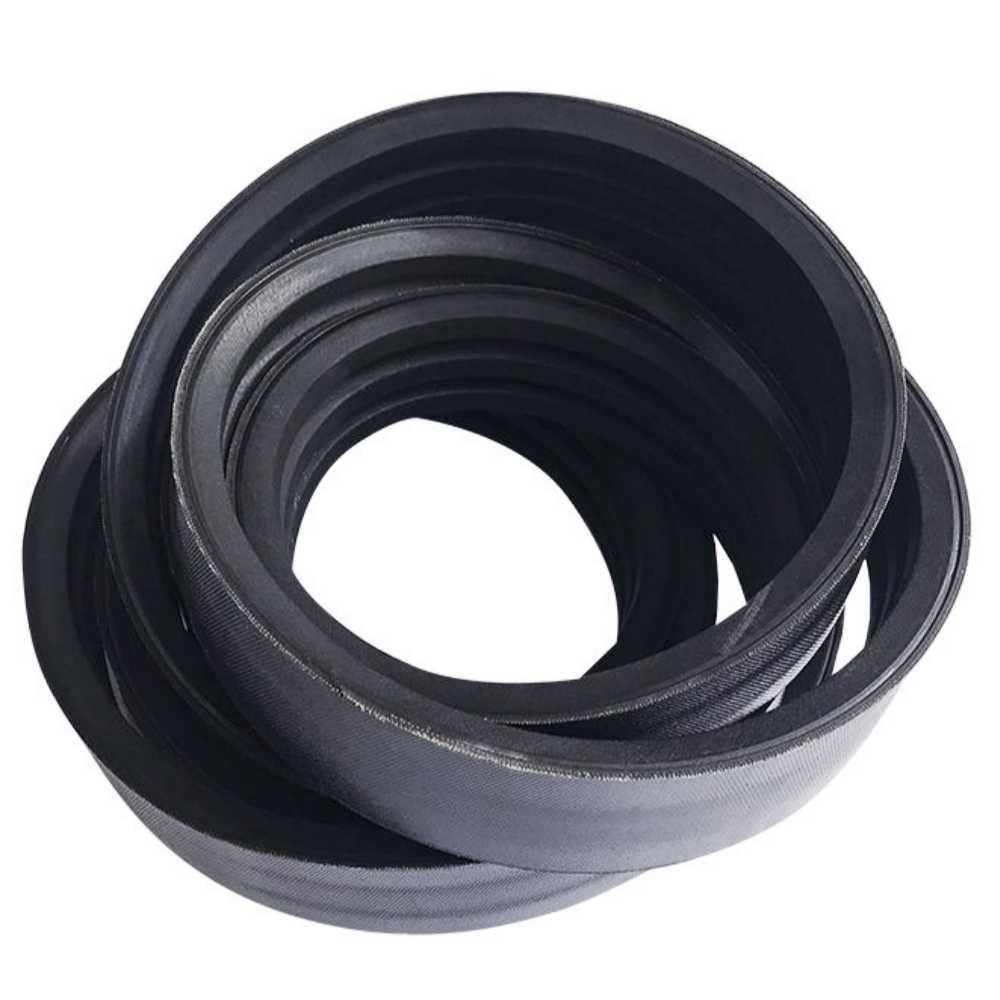

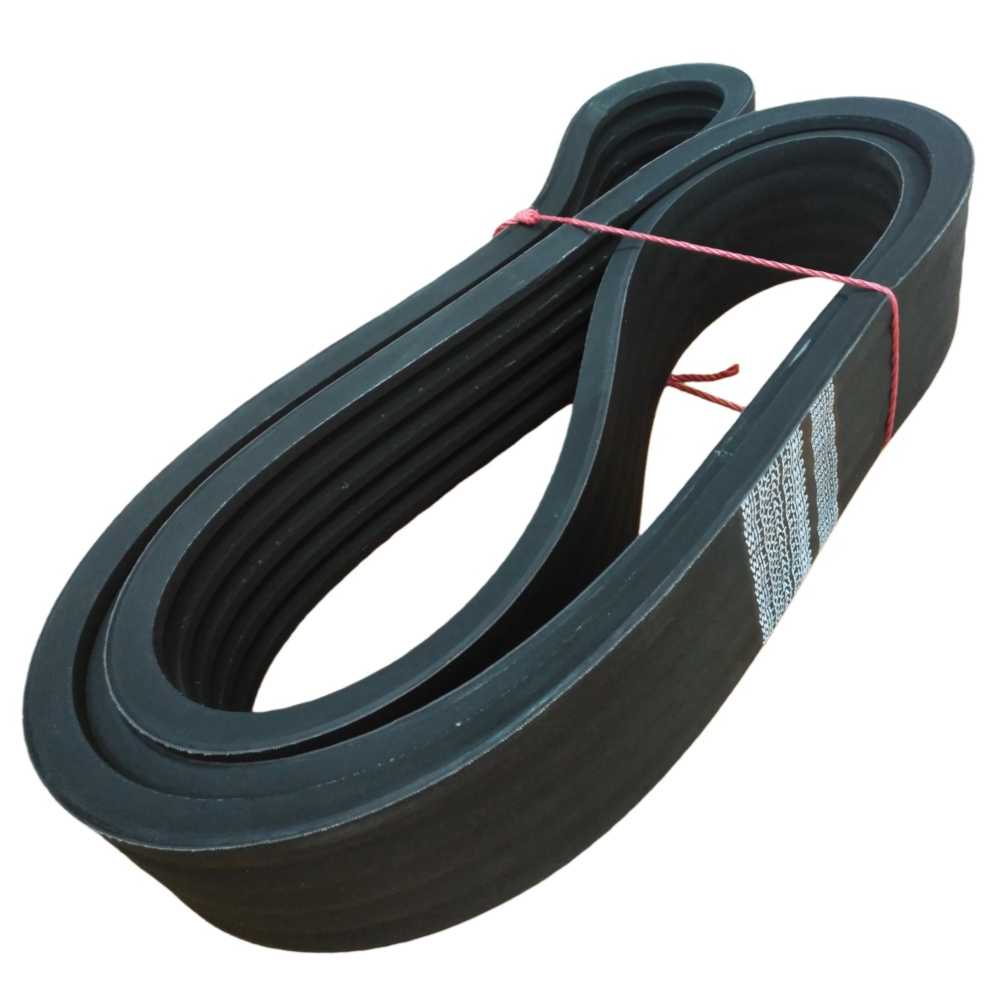

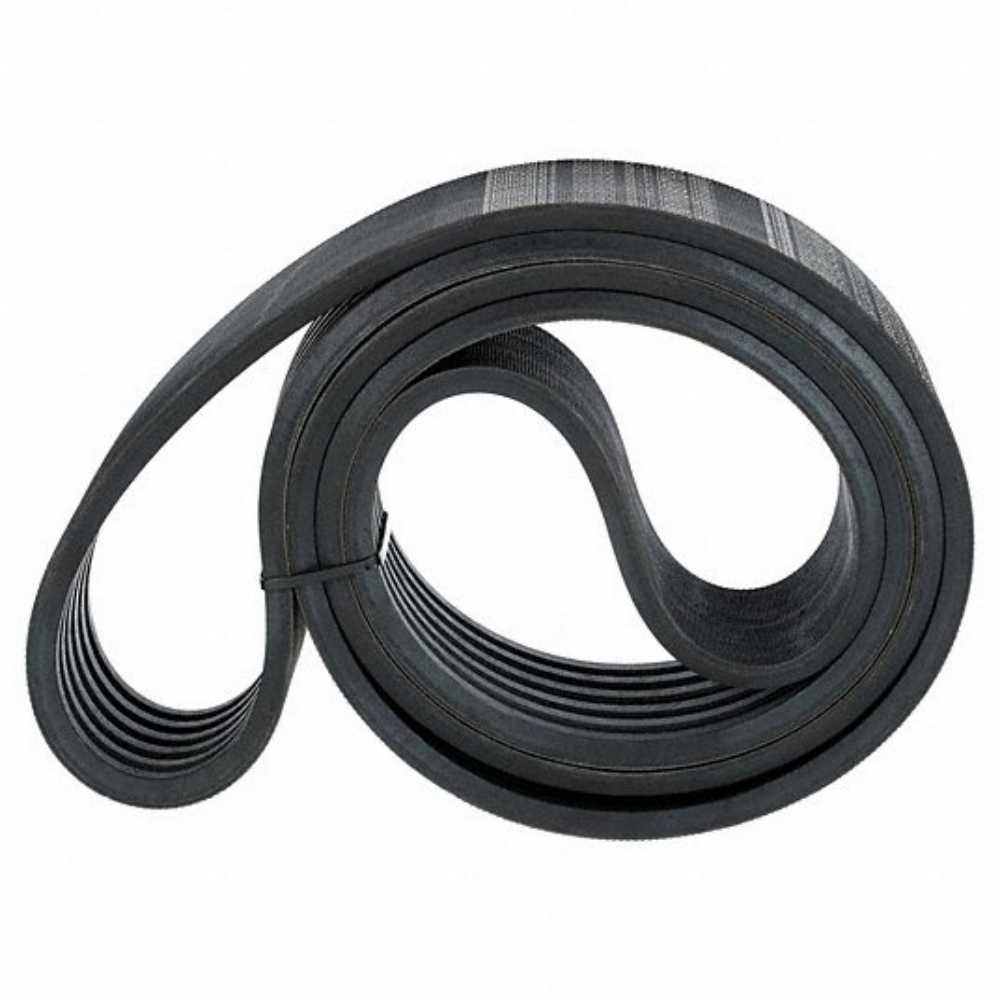

Qu'est-ce qu'une courroie en V classique bandée ?

Une courroie V classique à bandes, également appelée courroie V classique jointe, combine deux ou plusieurs brins de courroie V classique en une seule courroie. Chaque brin transmet la puissance par friction et action de coin contre les parois latérales d'une rainure de poulie correspondante. La bande de connexion maintient les brins adjacents joints à un espacement contrôlé.

Comparé aux courroies V séparées, la bande de liaison supérieure limite le mouvement latéral indépendant. Cela peut aider à résoudre le problème du fouettement de la courroie, du retournement ou du saut de rainure dans des entraînements appropriés. La géométrie, l'alignement et la tension corrects de la poulie restent nécessaires ; la bande de connexion ne peut pas compenser des rainures usées ou un design d'entraînement inapproprié.

Les sections classiques et étroites utilisent des géométries de section transversale différentes. Une courroie classique à bandes doit être sélectionnée pour les exigences de poulie de courroie jointe correspondantes, plutôt que d'être substituée à une courroie de section étroite sur la seule base de l'apparence.

Pourquoi choisir la courroie en V classique bandée TRANSCO ?

Stabilité des Brins Renforcés :Plusieurs brins de courroie V classique sont connectés de manière permanente par une bande de liaison supérieure renforcée, leur permettant de fonctionner comme une unité de transmission intégrée. La bande de connexion contrôle l'espacement relatif entre les brins adjacents et améliore la stabilité latérale. Avec des poulies compatibles, un alignement correct et une tension appropriée, la construction jointe aide les brins à travailler ensemble et à partager la charge transmise.

Réduction du Fouettement de la Courroie, du Retournement et du Saut de Rainure :La bande de liaison renforcée limite le mouvement latéral indépendant des brins individuels, aidant à réduire le fouettement de la courroie, le retournement et le risque de saut de rainure. Cela est utile dans les entraînements où les vibrations ou les charges fluctuantes peuvent rendre les courroies V séparées instables. L'état correct de la poulie, l'alignement et la tension d'installation restent essentiels.

Protection en Tissu Enveloppant :Une couverture en tissu entoure le corps de la courroie V, aidant à protéger le caoutchouc sous-jacent contre l'abrasion et l'usure mécanique de surface lors de l'engagement de la poulie. La couverture flexible s'adapte à la flexion répétée autour des poulies tout en fournissant une surface de contact protectrice pour le service de transmission industrielle.

Adapté aux Charges de Choc et Pulsées :Lorsqu'elles sont correctement sélectionnées, les courroies V classiques à bandes sont adaptées aux entraînements compatibles exposés à des charges de choc, des charges pulsées ou des distances entre axes plus longues où une stabilité supplémentaire des brins est nécessaire. Les applications potentielles incluent les compresseurs, les broyeurs et les machines de traitement. La sélection finale doit tenir compte de la puissance transmise, de la vitesse de fonctionnement, des dimensions de la poulie, de la distance entre axes et des caractéristiques de charge.

Normes Techniques

TRANSCO BELT fabrique des courroies V classiques à bandes en référence aux normes internationales reconnues pour la géométrie de poulie de courroie V jointe, l'identification dimensionnelle de la courroie V classique et la performance antistatique. Les dimensions applicables, la compatibilité des poulies et les exigences de performance sont vérifiées selon la construction de courroie spécifiée et l'application client.
①ISO 5291:2011 — Géométrie de Pouliage de Courroie V Classique Jointe: ISO 5291:2011 spécifie les caractéristiques principales des poulies rainurées pour courroies V classiques jointes dans les sections de rainure AJ, BJ, CJ et DJ utilisant le système effectif. Le profil de rainure correct, le pas de rainure et la géométrie de la poulie sont essentiels pour un bon positionnement de la courroie, une distribution de charge appropriée et des performances de transmission fiables.
②ISO 4184:2025 — Sections de Courroie V Classique & Système de Longueur de Référence: ISO 4184:2025 spécifie les sections de courroie V classique y compris Y, Z, A, B, C, D et E et définit les longueurs de courroie en utilisant le système de référence. Pour les courroies V classiques à bandes, cela fournit une référence importante pour le profil de courroie classique sous-jacent et l'identification de la longueur, tandis que les dimensions complètes des constructions à bandes HA, HB, HC et HD sont confirmées selon la spécification produit applicable.
③ISO 1813:2025 — Performance Antistatique: ISO 1813:2025 spécifie les exigences de résistance électrique maximale et les méthodes d'essai pour les courroies de transmission de puissance antistatiques, y compris les courroies V jointes. TRANSCO BELT peut fournir des courroies V classiques à bandes avec performance antistatique testée selon les exigences ISO 1813 applicables lorsque cela est requis par l'environnement de fonctionnement ou la spécification client.

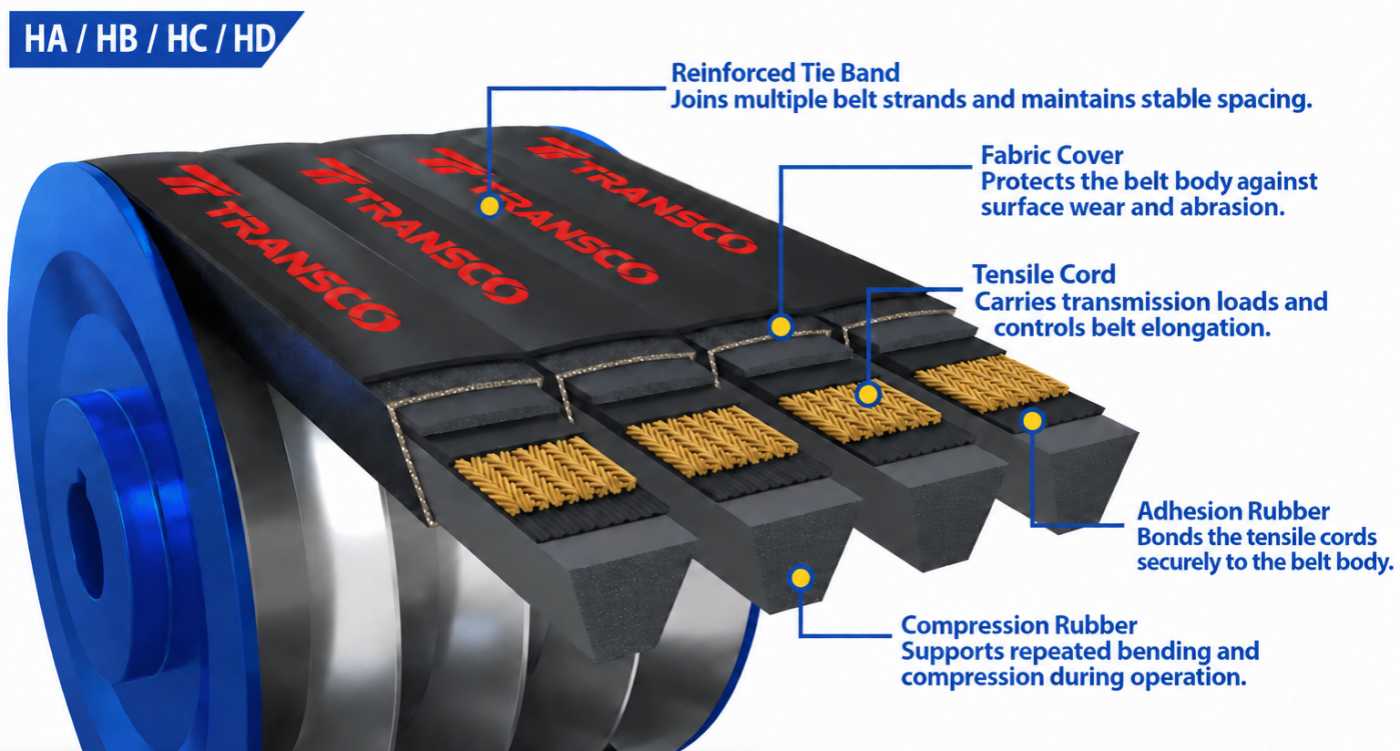

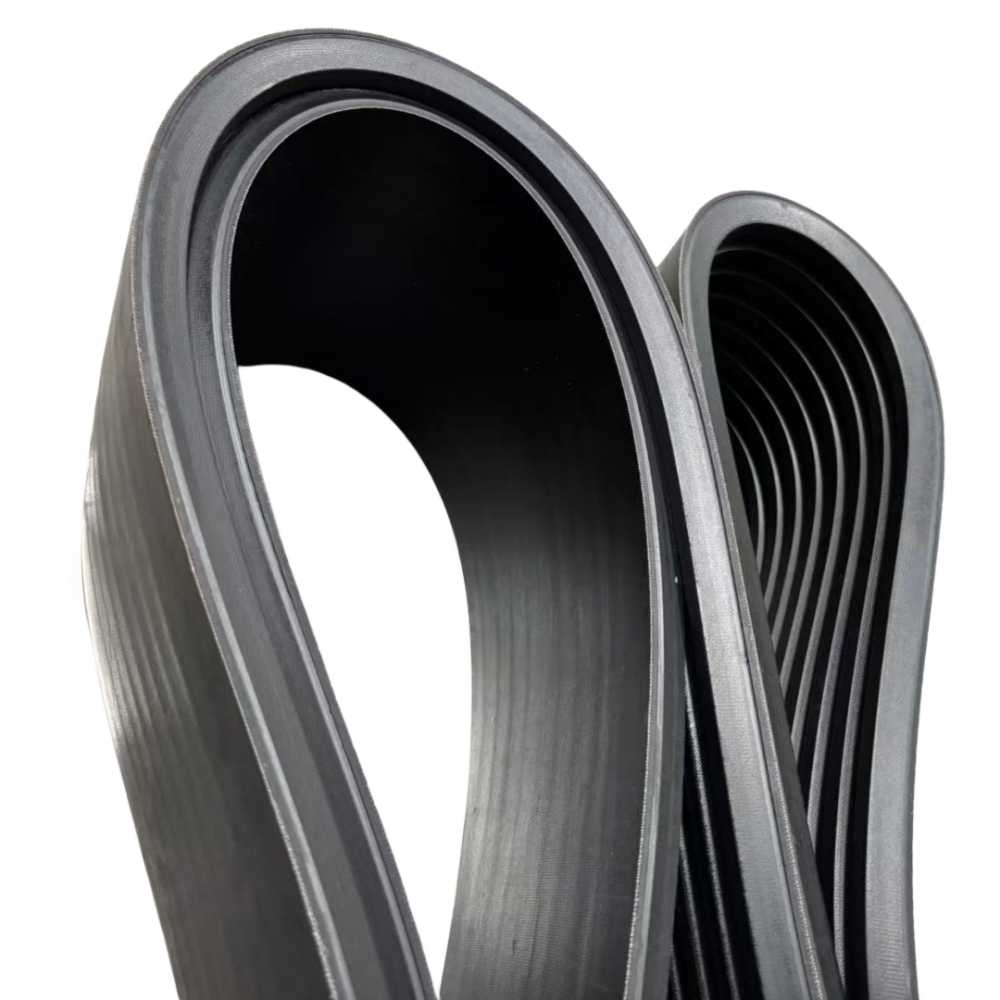

Courroie en V classique bandéeConstruction

Une courroie V étroite à bandes enveloppées se compose de plusieurs brins de courroie V étroite joints de manière permanente par une bande de liaison supérieure renforcée. Chaque brin comprend une couverture en tissu, un cordon de traction, un caoutchouc d'adhésion et d'amortissement, et un corps en caoutchouc de compression. Ensemble, ces composants fournissent la résistance à la traction, la flexibilité, la stabilité latérale et l'espacement contrôlé des brins nécessaires pour une transmission de puissance fiable dans des systèmes de poulies à plusieurs rainures compatibles.
A. Bande de Liaison Supérieure Renforcée :La bande de liaison supérieure renforcée connecte de manière permanente les brins individuels de la courroie V et maintient un espacement contrôlé entre eux. Elle augmente la stabilité latérale et aide à restreindre le mouvement latéral excessif, le fouettement de la courroie et le retournement lorsque la courroie fonctionne dans des poulies à plusieurs rainures compatibles.
B. Couverture en Tissu :La couverture en tissu enveloppée protège le corps en caoutchouc sous-jacent contre l'usure mécanique et l'abrasion lors de l'engagement répété de la poulie. Elle fournit également une surface externe durable pour un contact stable avec les rainures de la poulie tout en permettant à la courroie de se plier continuellement pendant le fonctionnement.
C. Cordon de Traction :Le cordon de traction est le principal élément porteur de charge de chaque brin de courroie. Il transmet la force de traction longitudinale entre les poulies motrices et entraînées tout en aidant à contrôler l'allongement de la courroie et à maintenir la stabilité dimensionnelle sous tension de fonctionnement. Le matériau du cordon est sélectionné en fonction de la spécification de courroie requise et des conditions de service.
Caoutchouc d'adhésion :Le caoutchouc d'adhésion entoure et supporte les cordes de traction, aidant à les lier solidement à la structure de la ceinture environnante. Il transfère les forces entre le membre de traction et le corps en caoutchouc et contribue à l'intégrité structurelle lors des cycles de flexion et de charge répétés.
Caoutchouc de compression :Le caoutchouc de compression forme le corps inférieur porteur de charge de chaque brin de courroie en V. Il subit des flexions répétées et des déformations de compression lorsque la courroie passe autour des poulies et aide à maintenir le profil en V requis pour un engagement efficace avec les rainures de la poulie.

Spécifications de la courroie en V classique bandée

Les désignations de section classiques incluent A, B, C et D. La section seule n'établit pas les dimensions de la courroie bandée finie ou sa disponibilité. Envoyez la désignation complète afin que le profil, la longueur et la combinaison de brins requis puissent être vérifiés.

Comment choisir une courroie en V classique bandée

Sélectionner la bonne courroie en V classique bandée nécessite d'associer le profil de la courroie, le nombre de brins, la longueur et la géométrie de la poulie avec l'entraînement réel. Pour les commandes de remplacement, le marquage d'origine de la courroie est le meilleur point de départ. Pour les nouveaux entraînements, les paramètres de fonctionnement et les conditions de service doivent également être confirmés.
1. Vérifiez le marquage d'origine de la courroie :Commencez par le numéro de modèle complet imprimé sur la courroie existante et fournissez des photographies claires chaque fois que possible. Les systèmes de désignation des fabricants varient, donc le numéro dans un code de courroie ne doit pas être automatiquement considéré comme la circonférence réelle de la courroie.
2. Confirmez le profil et le nombre de brins :Identifiez la section de la courroie classique et le nombre de brins joints. Les sections courantes des courroies en V classiques bandées incluent HA, HB, HC et HD, correspondant aux profils classiques A, B, C et D. Le pas des brins doit également être confirmé car la largeur totale de la courroie seule n'est pas suffisante pour la sélection de remplacement.
3. Confirmez la longueur de la courroie :Spécifiez la longueur de la courroie ainsi que sa référence de mesure, comme la longueur intérieure, la longueur extérieure, la longueur de référence ou la longueur effective. Ces valeurs ne sont pas interchangeables. Lorsque le marquage d'origine est disponible, utilisez-le comme référence principale au lieu de vous fier uniquement à la mesure manuelle.
4. Vérifiez la compatibilité de la poulie :Confirmez le profil de la rainure, le pas de la rainure, le diamètre de la poulie, l'alignement et le dégagement de la bande de liaison. Des rainures de poulie usées ou mal espacées peuvent provoquer un mauvais positionnement de la courroie et une usure prématurée. Si vous remplacez plusieurs courroies en V individuelles par une courroie bandée, la compatibilité de la poulie doit être vérifiée avant l'installation.
5. Confirmez les conditions d'entraînement et d'exploitation :Pour un nouvel entraînement ou un remplacement incertain, fournissez la puissance du moteur, les vitesses d'entraînement et de conduite, les diamètres de poulie, la distance entre les centres, l'état de charge et l'environnement de fonctionnement. Indiquez également toute exigence spéciale telle que la résistance à la chaleur, la résistance à l'huile, la performance antistatique ou la construction de cordes renforcées.

Liste de contrôle rapide pour la sélection de courroies en V classiques bandées

Application de la courroie en V classique bandée

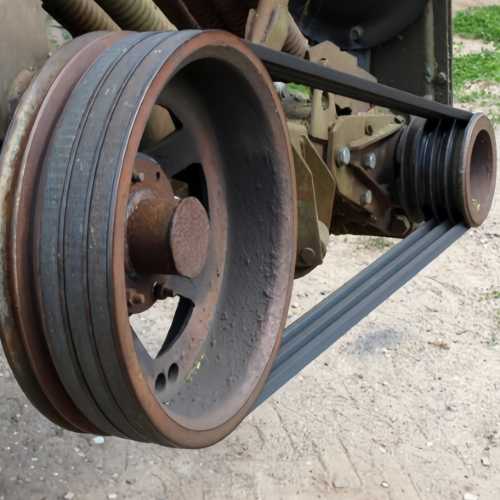

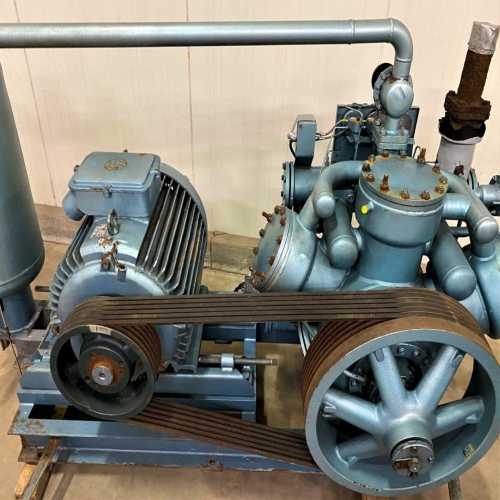

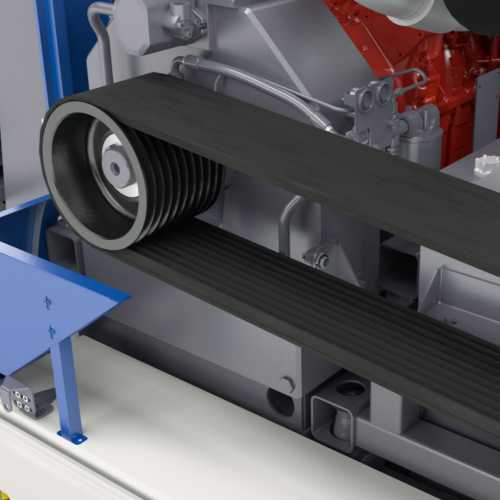

Équipement minier, de carrière et d'agrégats	Machinerie agricole	Compresseurs alternatifs
Les broyeurs, les cribles vibrants et les équipements de traitement des agrégats peuvent exposer les entraînements par courroie à des chocs importants, des vibrations et des charges fluctuantes. Les courroies en V classiques bandées aident à maintenir la stabilité des brins dans les entraînements à plusieurs rainures compatibles. Confirmez la géométrie de la poulie, la charge de démarrage, la vitesse de fonctionnement et les conditions de contamination lors de la sélection d'un remplacement.	Les moissonneuses-batteuses, les tondeuses, les hacheuses de cultures et d'autres machines agricoles peuvent exposer les entraînements par courroie à des charges élevées, des vibrations, de la poussière et des variations de charge répétées. Les courroies en V classiques bandées aident à maintenir plusieurs brins ensemble comme une unité d'entraînement stable lorsque la machine est conçue pour une construction à courroie jointe. Pour la sélection de remplacement, confirmez le marquage de la courroie d'origine, le nombre de brins, l'agencement des poulies et le modèle de la machine avant de commander.	Les entraînements de compresseurs alternatifs et à piston génèrent des charges cycliques et pulsantes qui peuvent provoquer un mouvement excessif dans les courroies en V individuelles. Une construction de courroie jointe aide à maintenir plusieurs brins en fonctionnement comme une unité stable. La sélection doit prendre en compte la puissance du moteur, la vitesse de fonctionnement, les diamètres des poulies, la distance entre les centres et le nombre de brins requis.

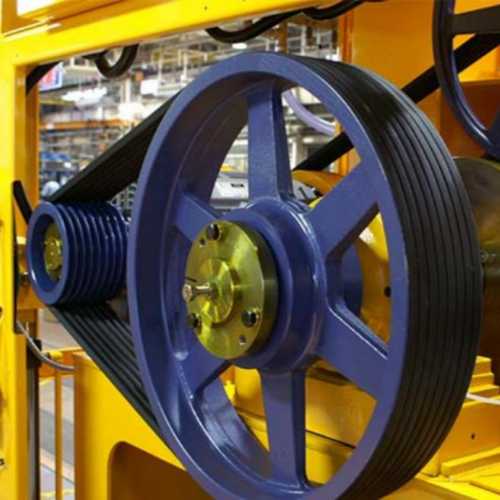

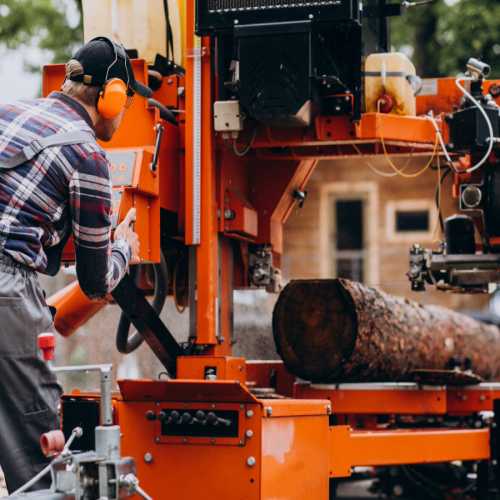

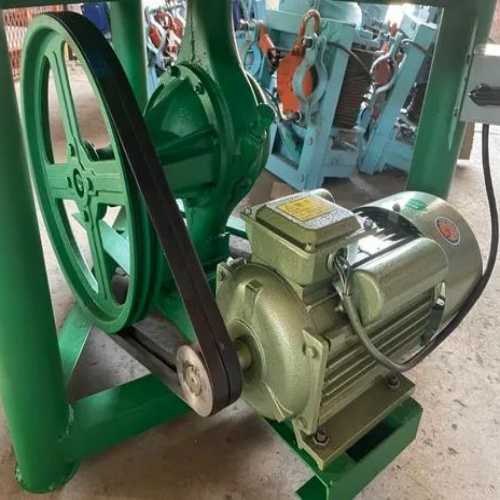

Machines de scierie et de transformation du bois	Convoyeurs lourds et manutention de matériaux	Équipement de traitement industriel et de pompage
Les scieries, les déchiqueteuses de bois, les décortiqueuses et d'autres équipements de transformation du bois peuvent subir des charges de choc répétées et des variations rapides de charge. Les courroies en V bandées sont couramment considérées pour ces entraînements à plusieurs rainures exigeants car la construction jointe offre une stabilité latérale supplémentaire sous des charges de fonctionnement changeantes.	Les convoyeurs lourds, les élévateurs à godets et d'autres entraînements de manutention de matériaux peuvent fonctionner sous des charges changeantes et des distances entre centres relativement longues. Lorsque l'entraînement est conçu pour des courroies jointes, une construction bandée peut aider à contrôler le fouettement de la courroie et à maintenir un espacement constant des brins. Confirmez la charge transportée, l'agencement des poulies et le service de l'entraînement avant la sélection.	Les mélangeurs, les moulins, les machines de traitement et les pompes entraînées par courroie peuvent fonctionner sous des charges variables, des démarrages répétés ou des conditions de couple changeantes. Lorsque l'entraînement utilise des poulies à plusieurs rainures compatibles, une courroie en V classique bandée peut aider à maintenir la stabilité des brins et à réduire le mouvement excessif de la courroie. La sélection doit être basée sur la puissance du moteur, la vitesse de fonctionnement, les dimensions des poulies, la distance entre les centres, les caractéristiques de charge et le composant entraîné réel.

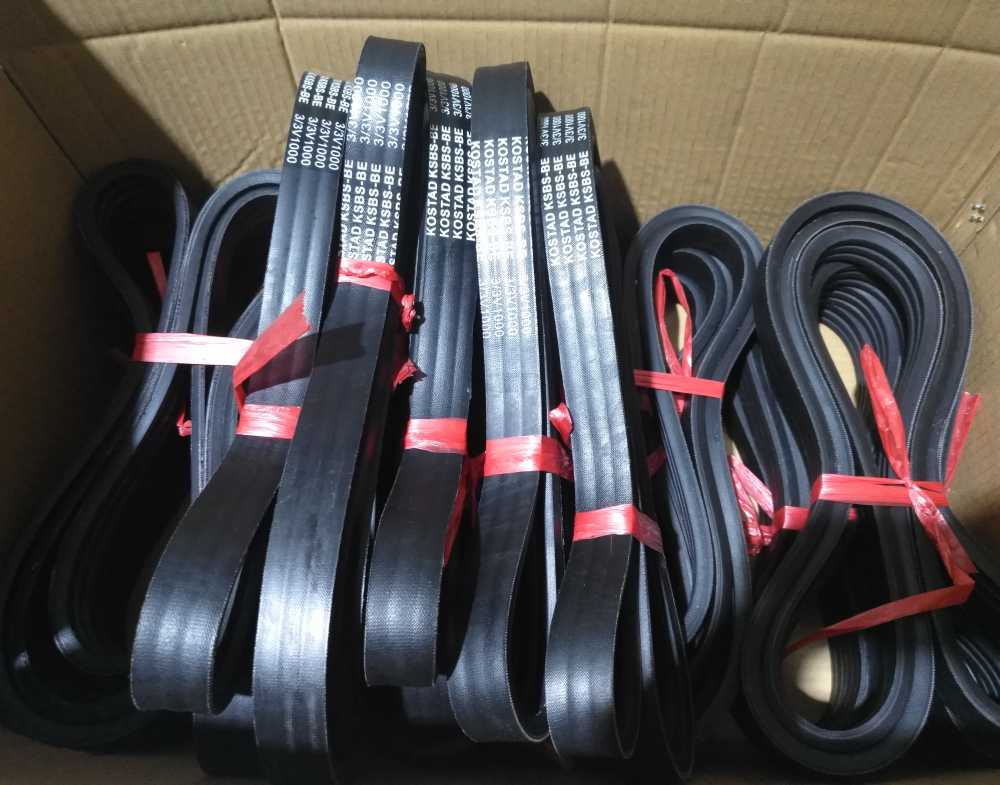

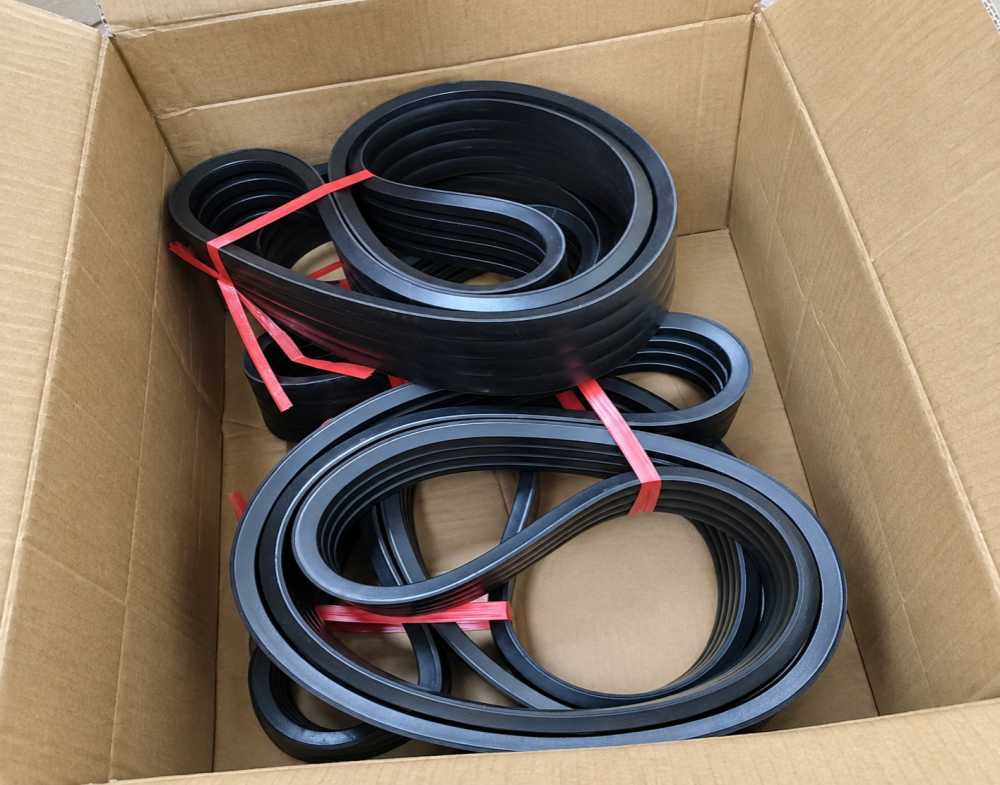

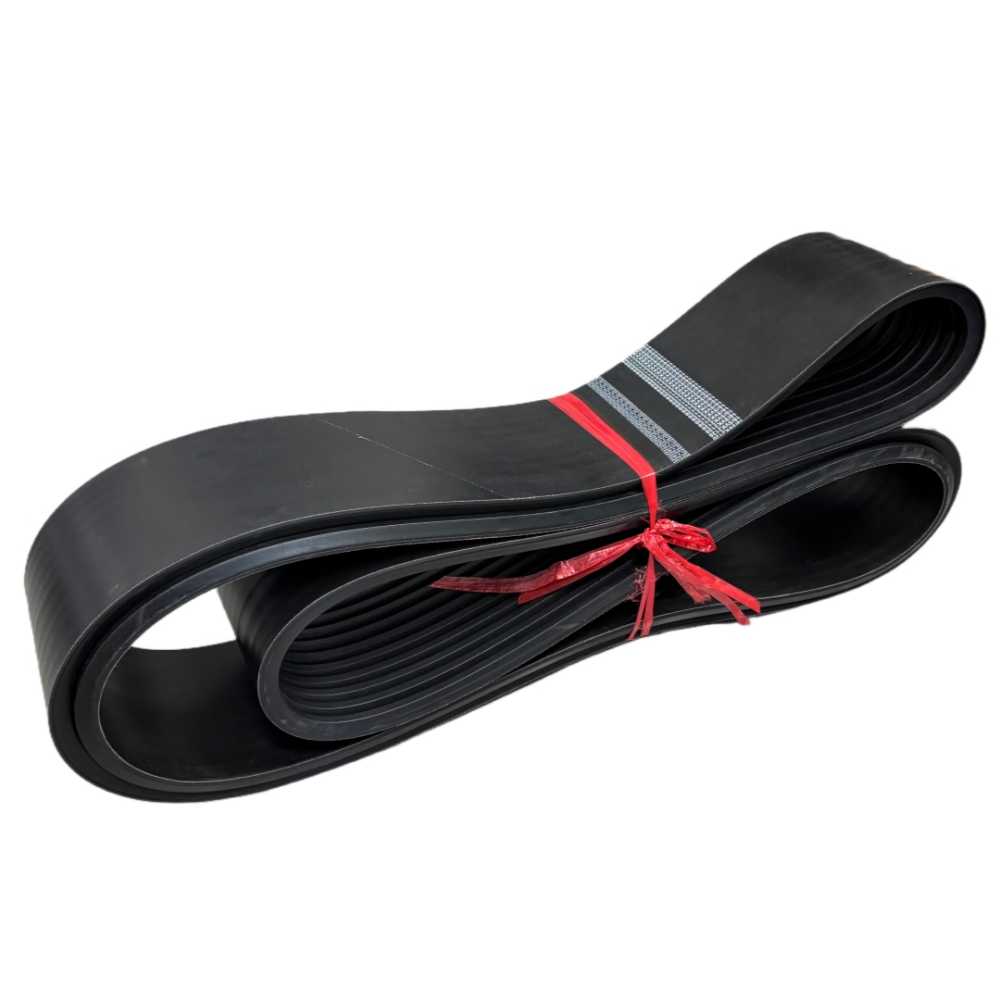

Emballage, expédition et fourniture OEM

Les courroies en V classiques enveloppées TRANSCO peuvent être fournies avec des options d'emballage et de marquage pour les distributeurs industriels, les fabricants d'équipements et les acheteurs de courroies de remplacement. Sac en plastique individuel, manchon en papier ou emballage groupé Marquage TRANSCO, marquage neutre ou étiquette privée du client Identification du modèle de courroie, de la section, de la longueur et de la quantité Cartons d'exportation, sacs tissés, palettes ou emballage personnalisé Emballage de commande en sections et longueurs mixtes Marques d'expédition du client et étiquettes à code-barres si nécessaire La méthode d'emballage, le marquage de la courroie et les informations sur le carton sont confirmés selon le bon de commande avant la production en série.
