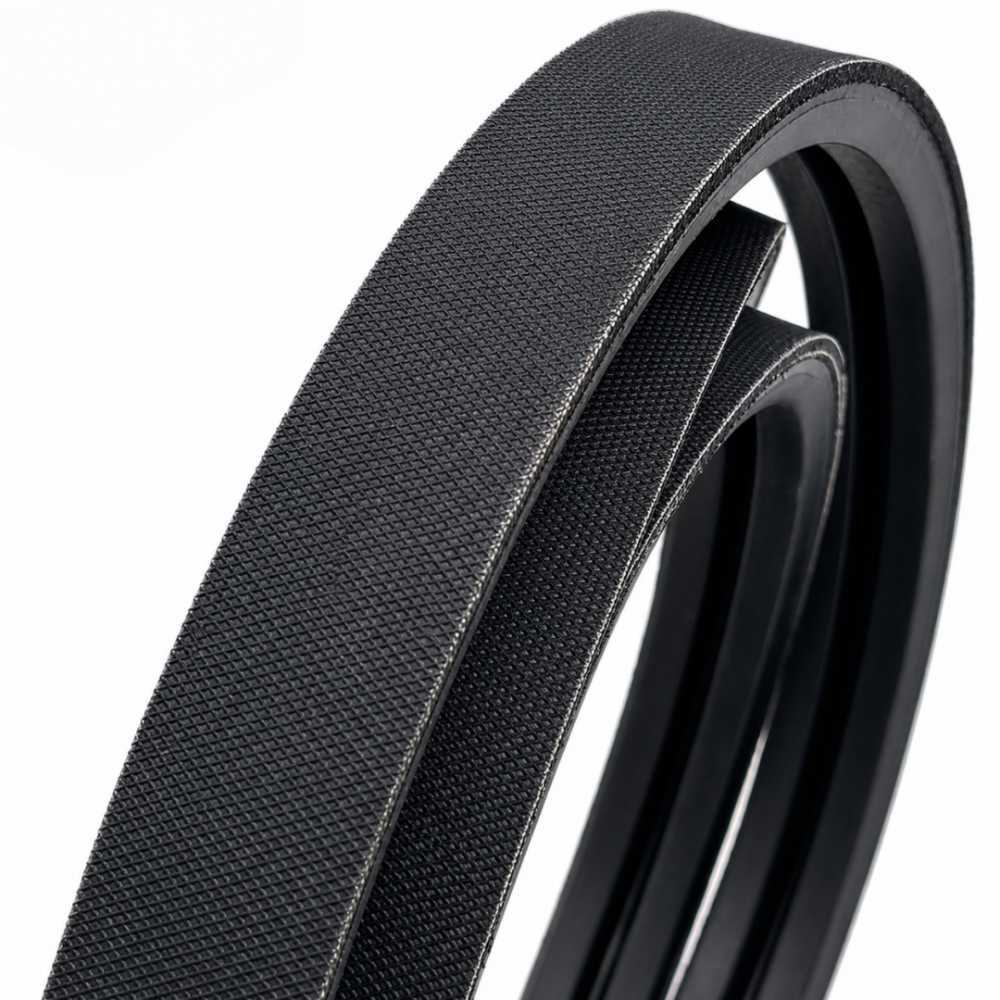

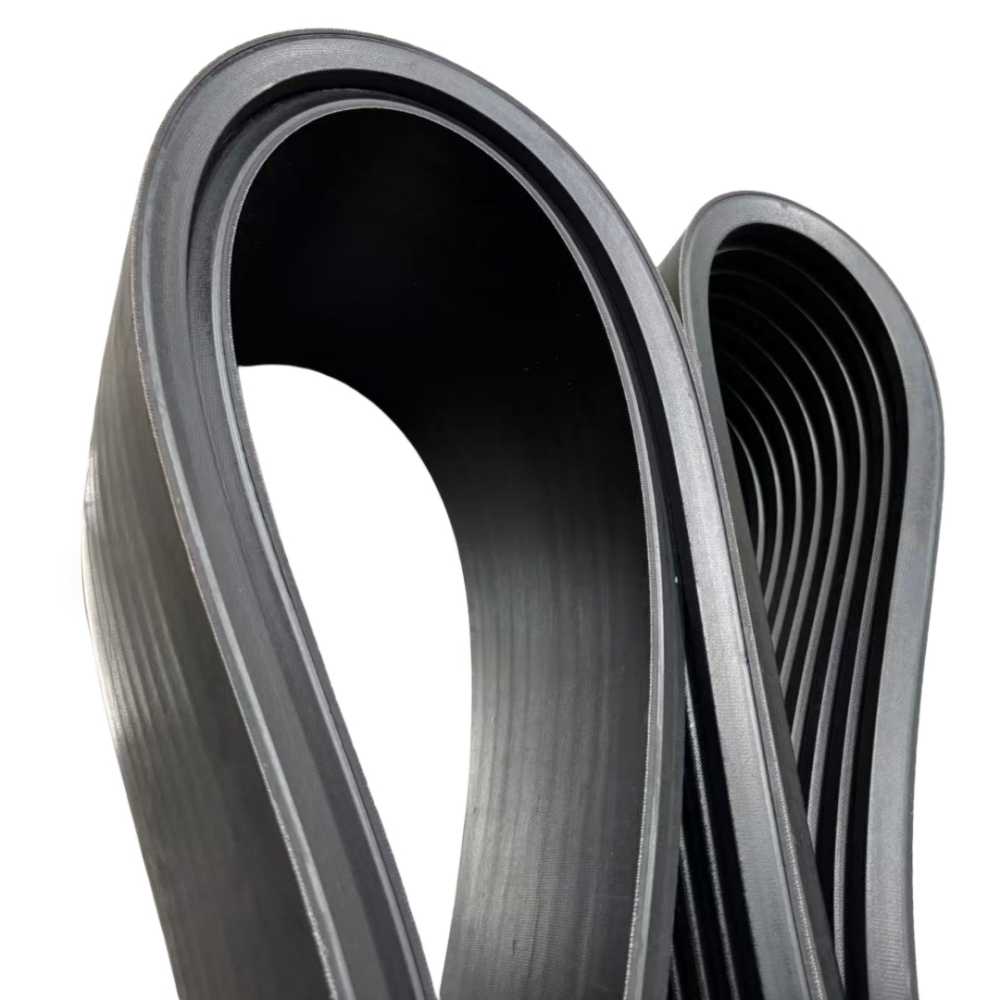

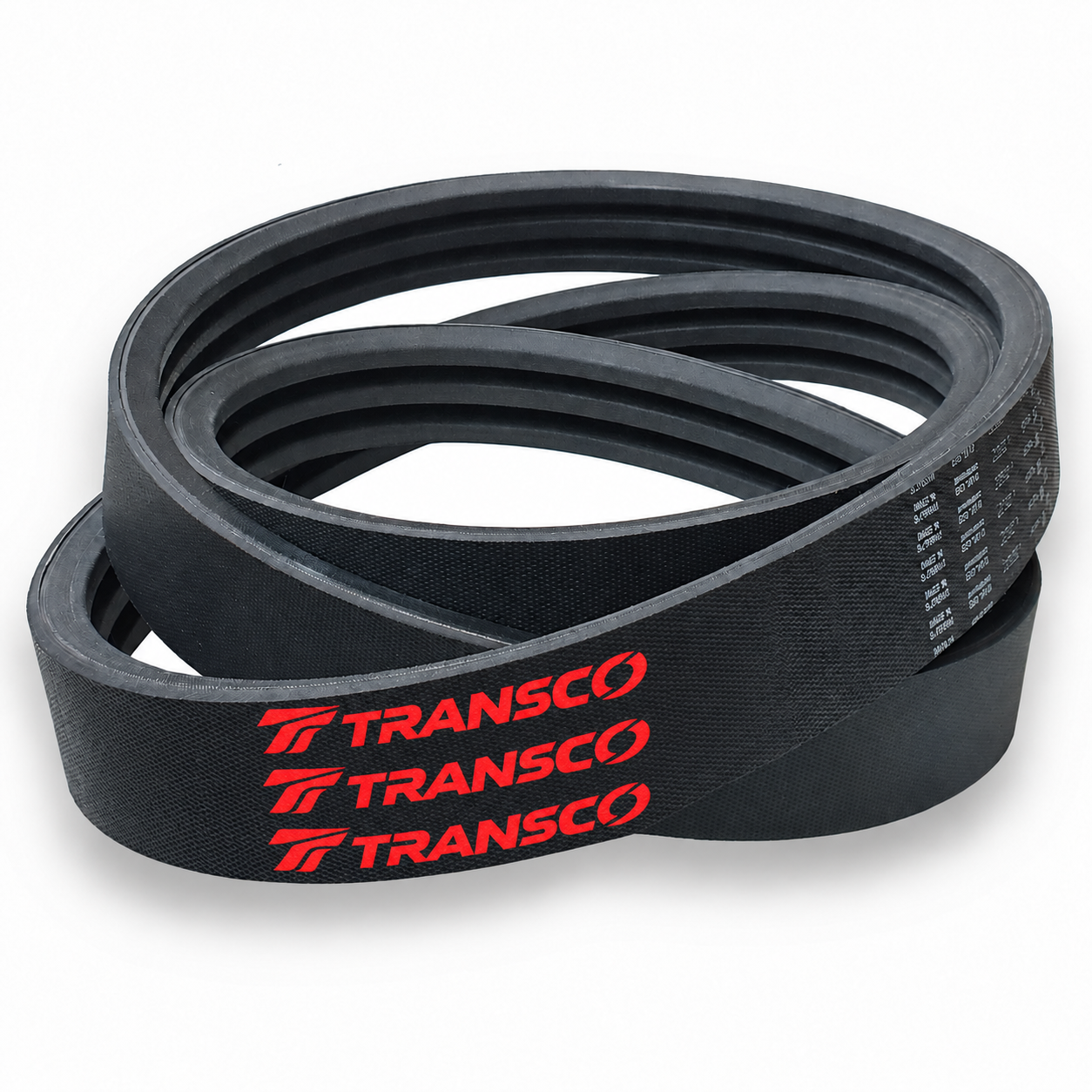

Qu'est-ce qu'une courroie en V étroite bandée ?

Une courroie en V étroite à bandes, également appelée courroie en V étroite jointe ou courroie en coin à bandes, combine deux ou plusieurs brins de courroies en V de section étroite avec une bande de liaison supérieure renforcée pour former une courroie de transmission de puissance intégrée. Chaque brin fonctionne dans sa rainure de poulie correspondante et transmet la puissance par contact entre les parois latérales de la courroie et la rainure en V, tandis que la bande de liaison maintient l'espacement des brins conçu et améliore la stabilité latérale.

La géométrie de section en coin étroite est conçue pour une transmission de puissance élevée dans un agencement d'entraînement compact, tandis que la construction jointe aide à contrôler le fouettement de la courroie, le retournement et le mouvement latéral excessif dans des entraînements multi-rainures exigeants. Cela rend les courroies en V étroites à bandes particulièrement adaptées aux applications impliquant des charges pulsantes, des charges de choc, des vibrations ou de longues distances entre centres.

Une courroie en V étroite à bandes est différente d'une courroie Poly-V ou d'une courroie à nervures en V. Une courroie Poly-V est une courroie unique avec plusieurs petites nervures longitudinales, tandis qu'une courroie en V étroite à bandes se compose de plusieurs sections individuelles de courroies en V étroites jointes de manière permanente sur le dessus. Les deux types de courroies utilisent des constructions, des géométries de poulie et des méthodes de sélection différentes.

Pourquoi choisir une courroie en V étroite bandée ?

Haute densité de puissance pour des entraînements compacts :Le design de section en coin étroite permet à une courroie en V étroite à bandes de transmettre une puissance substantielle dans une largeur d'entraînement relativement compacte. Des profils tels que SPZ, SPA, SPB, SPC, 3V, 5V et 8V peuvent être sélectionnés en fonction de la puissance du moteur, de la vitesse de fonctionnement, du diamètre de la poulie et de l'espace d'installation disponible. Cela rend les courroies étroites à bandes adaptées aux machines industrielles où la capacité de transmission et le design compact de l'entraînement sont importants.

Haute stabilité latérale :Une bande de liaison supérieure renforcée connecte de manière permanente les brins individuels de courroies en V étroites et limite le mouvement latéral excessif entre eux. La construction jointe offre une plus grande rigidité transversale que plusieurs courroies en V indépendantes, aidant la courroie à rester stable dans des poulies multi-rainures compatibles pendant le fonctionnement.

Espacement contrôlé des brins :Un pas de brin précis est essentiel pour une courroie en V étroite à bandes car chaque brin doit entrer correctement dans sa rainure de poulie correspondante. La bande de liaison renforcée aide à maintenir l'espacement conçu entre les brins adjacents, soutenant un engagement cohérent dans les rainures et un fonctionnement stable multi-brins. Le pas de rainure de poulie, le profil et l'alignement doivent également être confirmés lors de la sélection d'une courroie de remplacement.

Stable sous charges pulsantes et de choc :La construction à bandes est particulièrement utile dans les entraînements exposés à des changements de charge répétés, à des vibrations ou à des charges de choc. En permettant à plusieurs brins de courroies en V étroites de fonctionner comme un seul ensemble joint, la courroie aide à réduire le mouvement excessif des brins indépendants. Cela rend les courroies en V étroites à bandes adaptées aux entraînements exigeants tels que les compresseurs alternatifs, les pompes à boue, les broyeurs, les équipements de transformation du bois et d'autres machines industrielles lourdes.

Réduction du fouettement et du retournement de la courroie :Les entraînements à long centre et les machines chargées dynamiquement peuvent provoquer le fouettement, l'oscillation ou le retournement des courroies en V individuelles dans les rainures de poulie. La rigidité latérale accrue d'une courroie en V étroite à bandes aide à contrôler ces mouvements et améliore la stabilité de l'entraînement. Une tension de courroie appropriée, un alignement de poulie et un état de rainure restent essentiels pour un fonctionnement fiable.

Performance fiable pour les environnements industriels :TRANSCO Les courroies en V étroites à bandes peuvent être fournies pour des applications de transmission de puissance industrielle exigeantes avec une plage de température de fonctionnement typique de -30°C à +70°C, sous réserve de la construction de courroie confirmée et des conditions de fonctionnement. Les dimensions applicables, la compatibilité des poulies, la conductivité électrique et d'autres exigences de performance peuvent être fabriquées ou évaluées en référence aux normes internationales de courroies en V pertinentes.

Normes Techniques

TRANSCO COURROIE fabrique des courroies en V étroites à bandes en conformité avec des normes internationales reconnues couvrant les dimensions des courroies en V étroites, la géométrie des poulies de courroies en V étroites jointes, la compatibilité des poulies et la performance antistatique. Les produits sont fabriqués et inspectés conformément aux exigences applicables pour les systèmes de courroies SPZ, SPA, SPB, SPC, 3V, 5V et 8V.
① ISO 5290:2001 — Géométrie des poulies de courroies en V étroites jointes : ISO 5290:2001 spécifie les exigences de poulies rainurées pour les courroies en V étroites simples et jointes utilisant des sections 9N/J, 15N/J et 25N/J. TRANSCO Les courroies en V étroites à bandes sont produites pour correspondre au profil de rainure de poulie applicable, au pas de rainure et à l'arrangement des brins pour un bon positionnement de la courroie et une transmission de puissance stable.
② ISO 4184:2025 — Sections de courroies en V étroites et longueur de référence :ISO 4184:2025 spécifie les exigences dimensionnelles et de longueur pour les courroies en V classiques et étroites, y compris les profils SPZ, SPA, SPB et SPC. TRANSCO applique les exigences dimensionnelles et de longueur de référence correspondantes aux constructions de courroies en V étroites à bandes applicables pour garantir une identification précise du profil et de la longueur.
③ ISO 4183:2026 — Dimensions des poulies rainurées :ISO 4183:2026 spécifie les dimensions principales des poulies rainurées pour les profils de courroies en V étroites, y compris SPZ, SPA, SPB et SPC. Une géométrie de rainure correcte, des dimensions de poulie et un espacement de rainure aident à garantir un bon engagement des brins, un suivi stable et une transmission de charge cohérente dans des entraînements à bandes multi-rainures.
④ ISO 1813:2025 — Performance antistatique :ISO 1813:2025 spécifie les exigences de résistance électrique et les méthodes d'essai pour les courroies de transmission de puissance antistatiques, y compris les courroies en V jointes. TRANSCO peut fournir des courroies en V étroites à bandes avec une performance antistatique vérifiée conformément aux exigences ISO 1813 applicables.

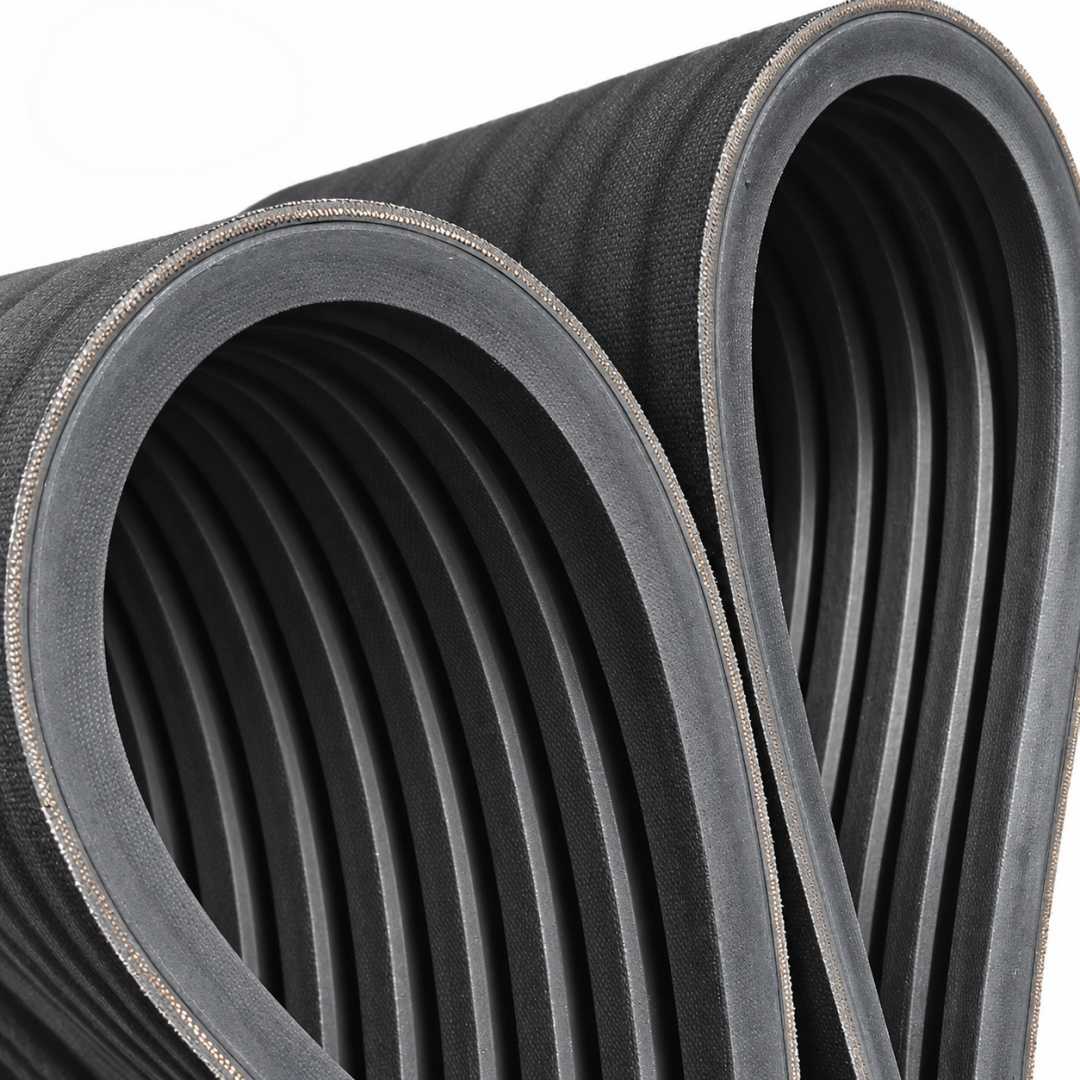

Courroie en V étroite à bandesConstruction

Une courroie en V étroite à bandes enveloppée se compose de plusieurs brins de courroies en V étroites jointes de manière permanente par une bande de liaison supérieure renforcée. Chaque brin comprend une couverture en tissu, un cordon de traction, un caoutchouc d'adhérence et de coussin, et un corps en caoutchouc de compression. Ensemble, ces composants fournissent la résistance à la traction, la flexibilité, la stabilité latérale et l'espacement contrôlé des brins nécessaires pour une transmission de puissance fiable dans des systèmes de poulies multi-rainures compatibles.
A.Bande de liaison supérieure renforcée :La bande de liaison supérieure renforcée relie de manière permanente les brins étroits de la courroie en V et maintient un espacement contrôlé entre eux. Elle améliore la stabilité latérale et aide à restreindre les mouvements latéraux excessifs, le fouettement de la courroie et le retournement pendant le fonctionnement.
B.Housse en tissu :La housse en tissu enveloppante protège le corps en caoutchouc sous-jacent contre l'usure mécanique et l'abrasion lors de l'engagement répété avec les poulies. Elle fournit également une surface externe durable tout en permettant à la courroie de se plier continuellement autour des poulies.
C.Corde de traction :La corde de traction est l'élément principal de portage de charge de chaque brin de courroie. Elle supporte la force de traction longitudinale, aide à contrôler l'élongation de la courroie et soutient la stabilité dimensionnelle sous tension de fonctionnement.
D.Rubber d'adhésion et de coussin :Le caoutchouc d'adhésion et de coussin soutient les cordes de traction et lie le renforcement de manière sécurisée à la structure de la courroie environnante. Il aide à transférer les forces à travers le corps de la courroie lors de cycles répétés de tension, de compression et de flexion.
E.Rubber de compression :Le caoutchouc de compression forme le corps de travail inférieur de chaque brin étroit de courroie en V. Il subit des flexions et des compressions répétées à mesure que la courroie se déplace autour des poulies et aide à maintenir le profil en forme de coin requis.
F.Pitch de brin contrôlé :Le pitch de brin est l'espacement centre à centre entre les brins étroits de courroie en V adjacents. Un pitch de brin correct aide chaque brin à s'aligner avec la rainure correspondante dans une poulie à plusieurs rainures et soutient un bon positionnement de la courroie et la transmission de charge.

Spécifications de la courroie en V étroite à bandes

Les profils de courroies en V étroites bandées incluent SPZJ, SPAJ, SPBJ, SPCJ, 3VJ (9J), 5VJ (15J) et 8VJ (25J). Chaque profil a des dimensions transversales spécifiques et des exigences de pitch de brin pour correspondre aux poulies à plusieurs rainures. La désignation du profil à elle seule ne détermine pas la longueur finale de la courroie, la largeur totale ou le nombre de brins disponibles. Envoyez la marquage complet de la courroie, la longueur requise et le nombre de brins pour confirmation de spécification.

Comment choisir une courroie en V étroite à bandes

Sélectionner la bonne courroie en V étroite bandée nécessite de faire correspondre le profil de la courroie, le nombre de brins, la référence de longueur, le pitch de brin et la géométrie de la poulie avec l'entraînement réel. Pour les commandes de remplacement, le marquage complet sur la courroie existante est le meilleur point de départ. Pour les nouveaux entraînements ou les entraînements redessinés, la puissance du moteur, la vitesse de fonctionnement, les dimensions de la poulie, les caractéristiques de charge et les conditions de service doivent également être confirmées.

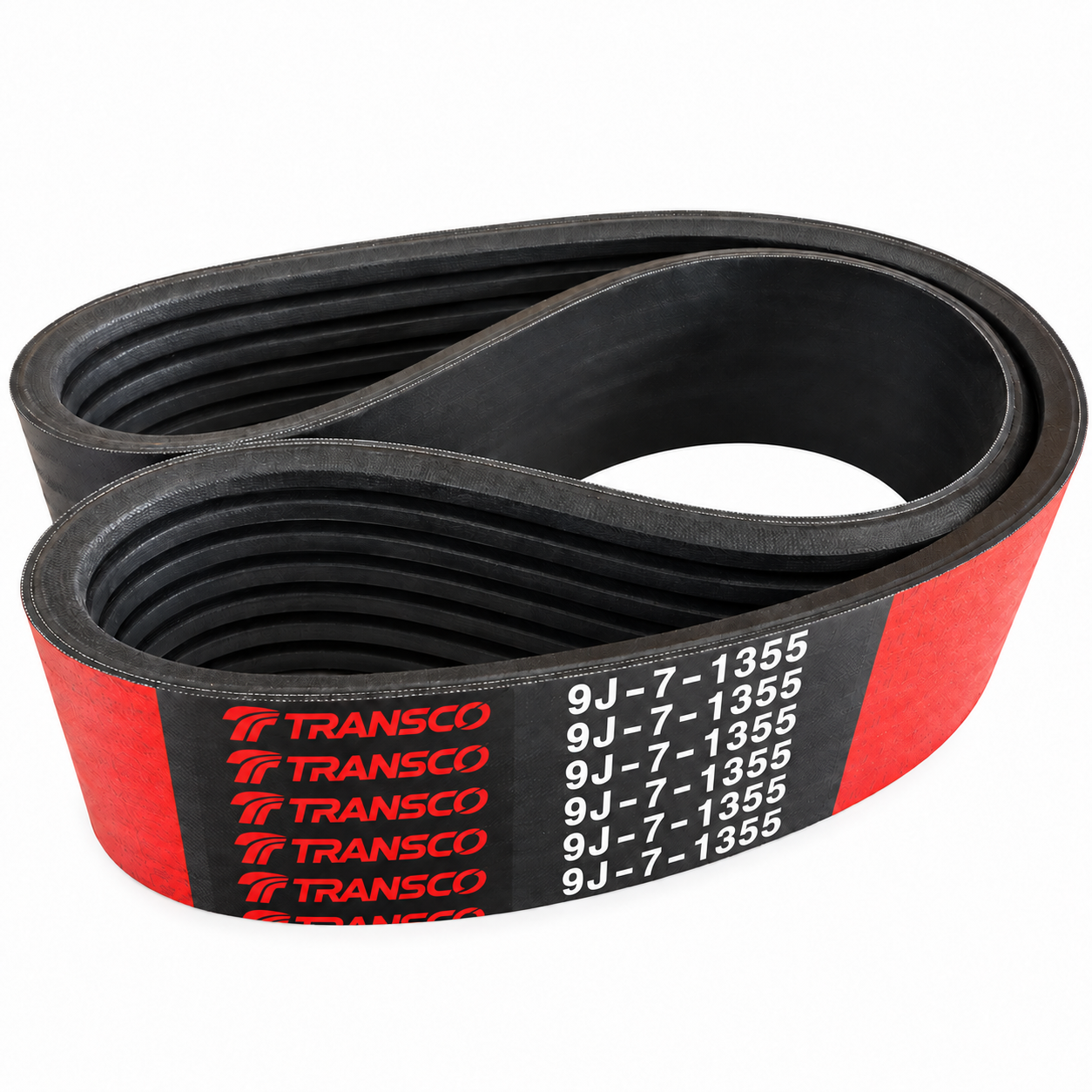

1.Vérifiez le marquage de la courroie d'origine :Commencez par le numéro de modèle ou de pièce complet imprimé sur la courroie existante et fournissez des photographies claires chaque fois que cela est possible. Les marquages de la courroie identifient souvent le profil, le nombre de brins et la désignation de longueur. Étant donné que les systèmes de codage des fabricants varient, le dernier chiffre d'un code de courroie ne doit pas être automatiquement considéré comme la circonférence réelle de la courroie.
2.Confirmez le profil et le nombre de brins :Identifiez si l'entraînement utilise SPZJ, SPAJ, SPBJ, SPCJ, 3VJ, 5VJ ou 8VJ et comptez le nombre de brins joints. Ne sélectionnez pas un remplacement uniquement par la largeur supérieure approximative, car la hauteur de la courroie, le pitch de brin et la géométrie de la rainure de la poulie doivent également correspondre à l'entraînement d'origine.
3.Confirmez la longueur de la courroie et la référence de longueur :Spécifiez la longueur requise ainsi que sa base de mesure, telle que la longueur de référence, la longueur effective ou la longueur extérieure. Ces valeurs ne sont pas automatiquement interchangeables. Lorsque le marquage de la courroie d'origine est disponible, utilisez-le comme référence principale au lieu de vous fier uniquement à la mesure manuelle de la circonférence.
4.Vérifiez la compatibilité de la poulie et le pitch de brin :Confirmez le profil de la rainure de la poulie, le pitch de la rainure, le nombre de rainures, les diamètres de poulie, l'alignement et le dégagement de la bande de liaison disponible. Le pitch de brin d'une courroie en V étroite bandée doit correspondre à l'espacement des rainures de la poulie afin que chaque brin s'asseye correctement dans sa rainure correspondante.
5.Confirmez la puissance de l'entraînement et la charge de fonctionnement :Pour un nouvel entraînement ou un remplacement incertain, fournissez la puissance du moteur, les vitesses du conducteur et de l'entraîné, les diamètres de poulie, la distance entre centres et le type de machine. Décrivez également si la charge est stable, pulsée, soumise à des chocs ou fréquemment démarrée et arrêtée, car les conditions de fonctionnement influencent le profil de courroie et la configuration des brins requis.
6.Revisez l'environnement de fonctionnement :Spécifiez la température, l'huile, la poussière, l'humidité, l'exposition chimique et les conditions de fonctionnement quotidiennes. Si l'application nécessite une résistance à la chaleur, une résistance à l'huile, des performances antistatiques ou une construction spéciale de la corde de traction, ces exigences doivent être confirmées avant la production.

Liste de contrôle rapide pour la sélection de courroies en V étroites à bandes

Application de la courroie en V étroite à bandes

Exploitation minière, carrière et concassage	Machinerie agricole	Pompes à boue et équipements de champ pétrolier
Les courroies en V étroites à bande sont bien adaptées aux broyeurs, écrans et autres équipements de carrière soumis à des démarrages lourds, des vibrations et des charges changeantes. La construction de courroie étroite jointe aide à contrôler le mouvement excessif des brins tout en transmettant la puissance à travers des entraînements compacts à plusieurs rainures. Pour les applications minières et de concassage, confirmez la puissance du moteur, les diamètres des poulies, la vitesse de fonctionnement, le nombre de brins et les conditions de contamination avant de sélectionner la courroie.	Les courroies en V étroites à bande sont largement utilisées dans les machines agricoles où les entraînements fonctionnent sous des charges variables, des vibrations, de la poussière et des débris de cultures. Les applications typiques incluent les moissonneuses, les tracteurs, les équipements de battage et d'autres systèmes d'entraînement agricoles à plusieurs rainures. La sélection de remplacement doit tenir compte du marquage d'origine de la courroie, du profil, du nombre de brins, de l'espacement des rainures de la poulie et des exigences de l'équipement d'origine pour garantir un ajustement correct et une transmission stable.	Les pompes à boue et les équipements de pompage de champ pétrolier peuvent générer un couple cyclique et des charges dynamiques élevées pendant leur fonctionnement. Une courroie en W à bande maintient plusieurs brins de courroie en V étroite réunis en un seul ensemble, aidant à améliorer la stabilité latérale dans des entraînements à plusieurs rainures exigeants. La sélection doit être basée sur la puissance du moteur, la vitesse de la pompe, les dimensions de la poulie, la distance entre les centres, le schéma de charge et le nombre requis de brins.
Compresseurs alternatifs	Équipements de transformation du bois	Entraînements de manutention de matériaux et de convoyeurs
Les compresseurs d'air alternatifs créent des fluctuations de couple répétées qui peuvent provoquer des vibrations ou un mouvement inégal des courroies en V individuelles dans les rainures des poulies. Une courroie en V étroite à bande fournit une construction multi-brins jointe pour une transmission de puissance plus stable sous des charges pulsantes. Confirmez la puissance du compresseur, la vitesse de fonctionnement, le profil de la poulie, le pas des rainures, les diamètres des poulies et la longueur de la courroie avant de choisir un remplacement.	Les broyeurs de bois, les déchiqueteurs de souches, les décapeurs et d'autres machines de transformation du bois subissent souvent des charges élevées intermittentes et des changements rapides de résistance à la coupe. Les courroies en V étroites à bande combinent une transmission de puissance compacte avec une stabilité latérale améliorée, les rendant adaptées à de nombreux entraînements à plusieurs rainures fortement chargés. La sélection de la courroie doit tenir compte du type de machine, des charges de choc, des dimensions de la poulie, de la vitesse de fonctionnement et des spécifications de l'équipement d'origine.	Les courroies en V étroites à bande peuvent être utilisées dans la section de transmission de puissance des convoyeurs et des équipements de manutention de matériaux, où les moteurs entraînent des poulies, des arbres ou d'autres composants mécaniques. Elles conviennent aux arrangements d'entraînement à service continu et à plusieurs rainures nécessitant une transmission stable sur de longues périodes de fonctionnement. La sélection doit tenir compte de la puissance du moteur, de la charge de démarrage, de la distance entre les centres, des dimensions de la poulie, de la vitesse de la courroie et de l'environnement de fonctionnement.

Emballage, expédition et fourniture OEM

Les courroies en V classiques enveloppées TRANSCO peuvent être fournies avec des options d'emballage et de marquage pour les distributeurs industriels, les fabricants d'équipements et les acheteurs de courroies de remplacement. Sac en plastique individuel, manchon en papier ou emballage groupé Marquage TRANSCO, marquage neutre ou étiquette privée du client Identification du modèle de courroie, de la section, de la longueur et de la quantité Cartons d'exportation, sacs tissés, palettes ou emballage personnalisé Emballage de commande en sections et longueurs mixtes Marques d'expédition du client et étiquettes à code-barres si nécessaire La méthode d'emballage, le marquage de la courroie et les informations sur le carton sont confirmés selon le bon de commande avant la production en série.
